Hướng dẫn plugin Board Tools

Bài viết này dùng để giới thiệu và hướng dẫn sử dụng các tính năng của Board Tools. Plugin này nguyên bản được tôi phát triển nhằm hỗ trợ quy trình sản xuất gỗ công nghiệp bằng máy CNC trên phần mềm SketchUp. Tuy nhiên, bạn cũng có thể linh hoạt ứng dụng các chức năng của nó theo các nhu cầu khác của mình.

Tôi sẽ cố gắng cập nhật định kỳ tài liệu để đảm bảo tính chính xác và đồng bộ với plugin. Tuy nhiên, nó cũng có thể có một vài điểm khác biệt nhỏ so với phiên bản mới nhất. Bạn cũng có thể theo dõi kênh facebook của tôi để theo dõi các cập nhật thường xuyên của nó.

Lần cập nhật cuối 16/10/2025, dành cho phiên bản 1.83

MỤC LỤC

Tải và cài đặt plugin

Sau khi đặt mua và thanh toán thành công, dù thông qua website hay thông qua facebook, bạn sẽ nhận được 01 email hóa đơn. Trong email này, hãy tìm tới cột Download, và bấm vào số phiên bản có gạch chân để tải.

Nếu làm đúng cách, bạn sẽ tải được một file cài đặt có đuôi là .rbz về máy.

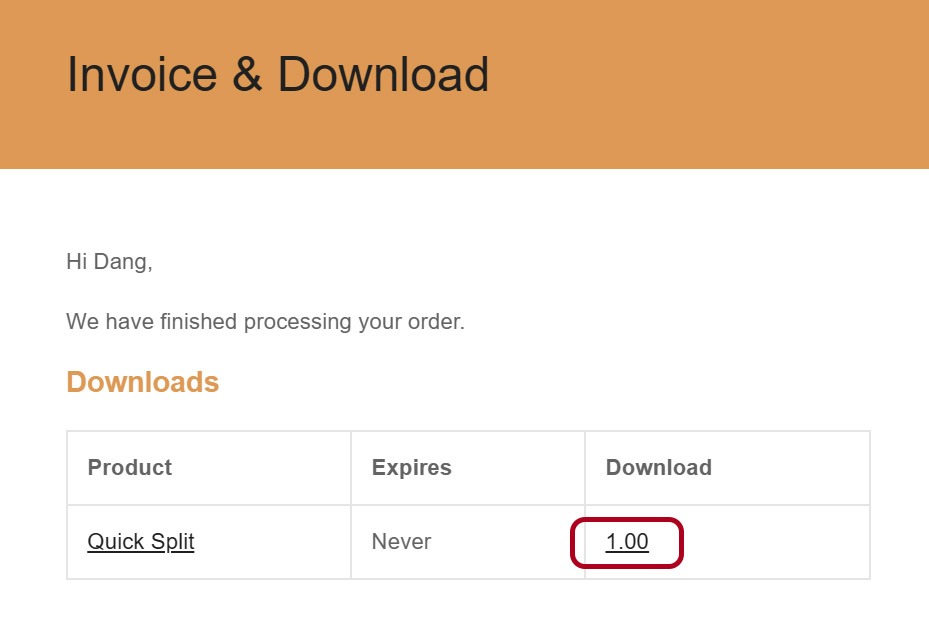

Bấm số phiên bản có gạch chân trong cột Download để tải.

Khi đã tải được file cài đặt về, bạn hãy làm theo cách bước sau:

Mở SketchUp, bấm vào menu Extensions > Extensions Manager.
Cửa sổ Extension Manager sẽ hiện ra, bấm nút Install Extension.
Chọn file có đuôi .rbz bạn vừa tải về thông qua email. Bấm OK.

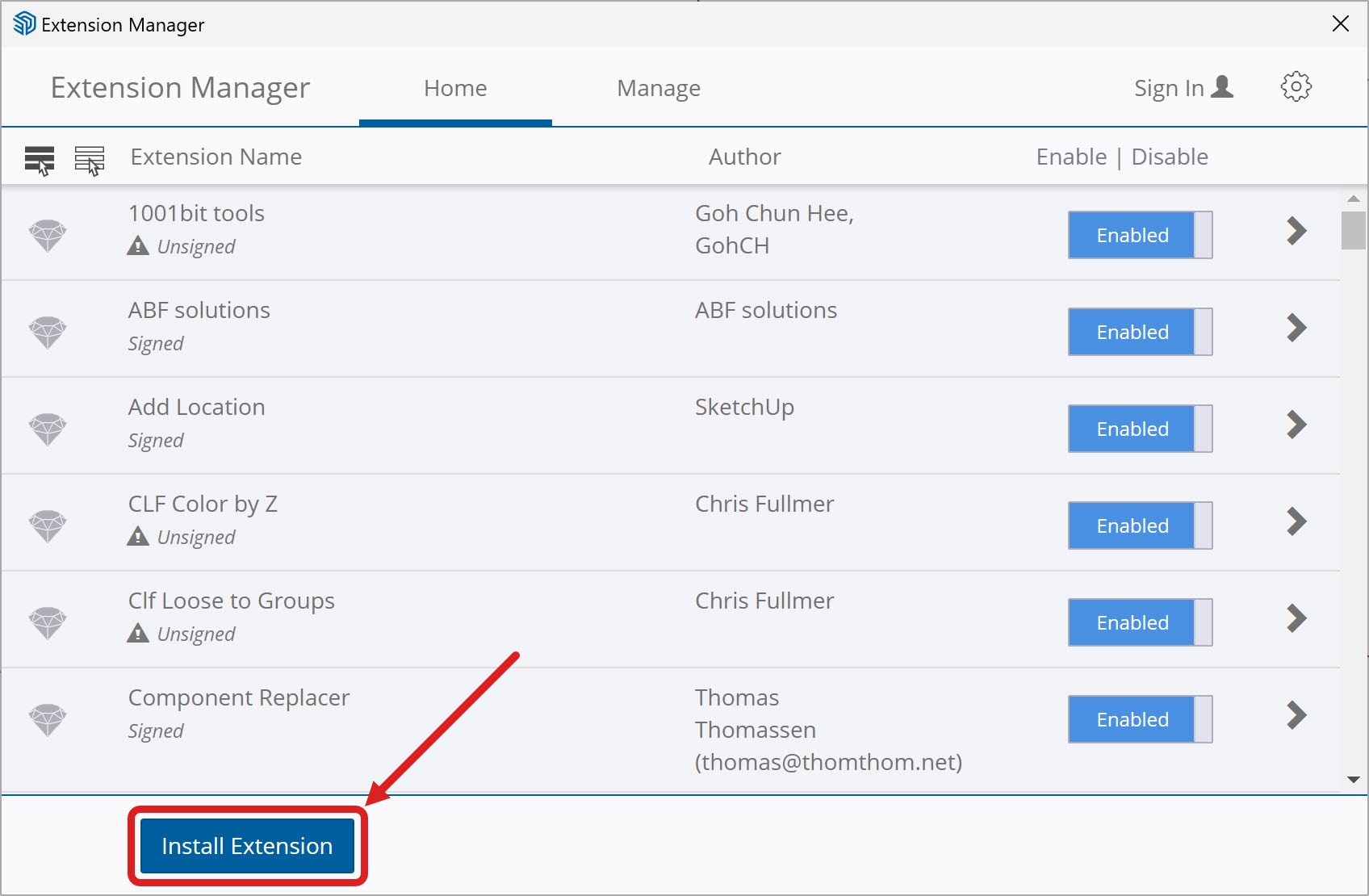

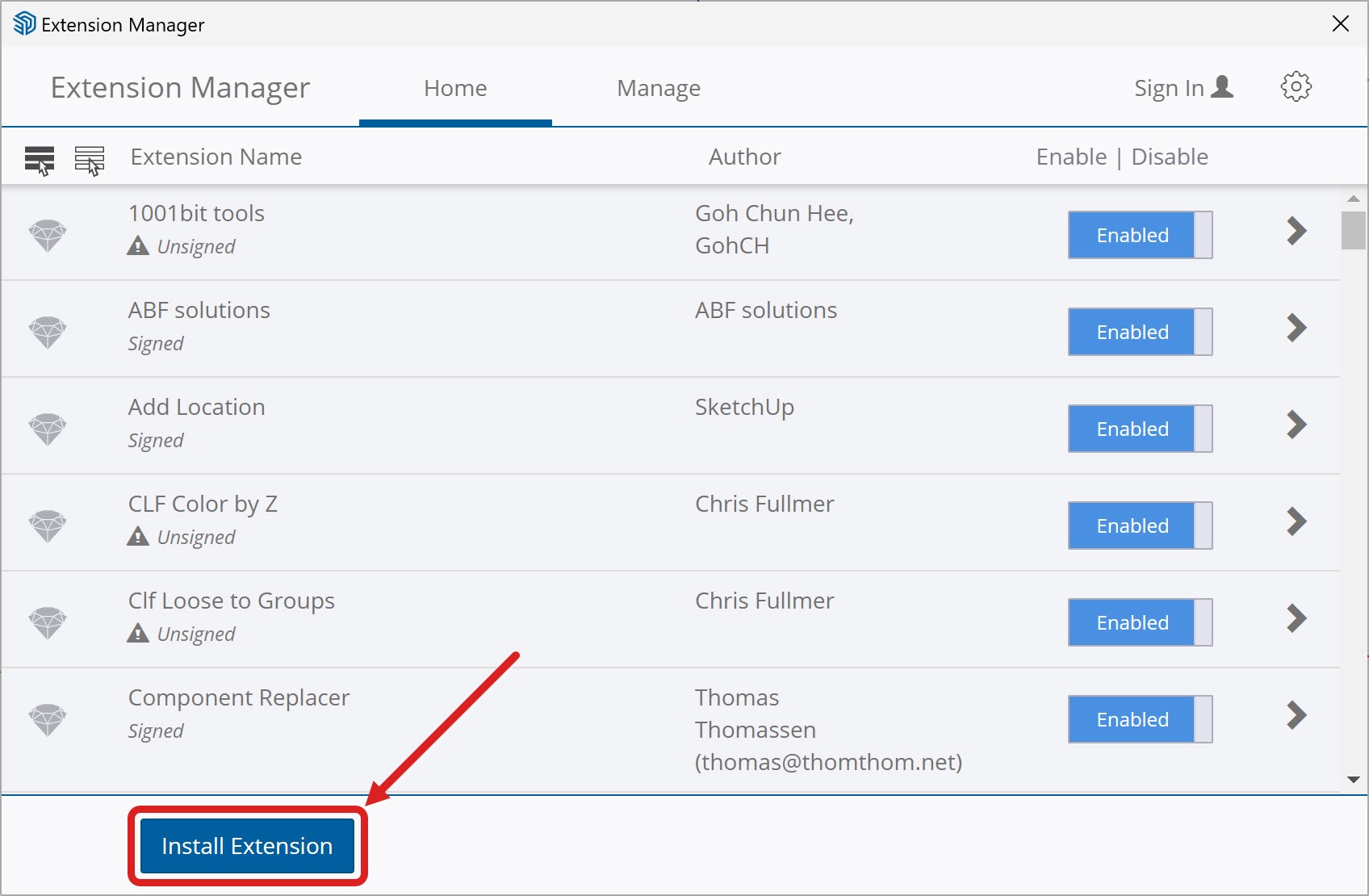

Mở Extension Manager, chọn Install Extension và chọn file cài đặt.

Lưu ý rằng, trong một số phiên bản SketchUp cũ, Extension Manager không nằm trong menu Extensions, mà nằm trong menu Window.

Sau khi bấm OK, nếu một thanh công cụ mới có tên d95design.com | Board Tools hiện lên màn hình, thì tức là bạn đã cài đặt thành công.

Cách cập nhật plugin

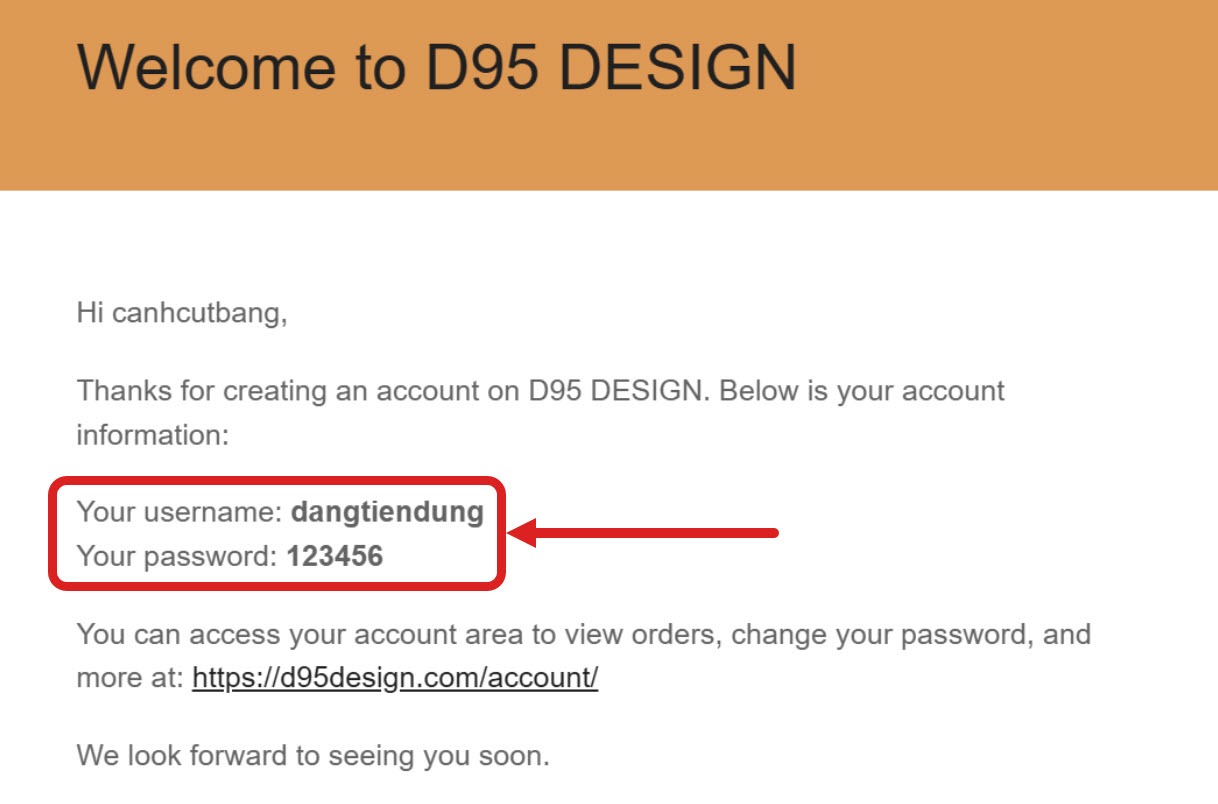

Nếu bạn mua hàng lần đầu, bạn sẽ nhận thêm 01 email để cấp tài khoản và mật khẩu để đăng nhập trên website. Hãy sử dụng thông tin đăng nhập trong email này để đăng nhập vào d95design.com để tới trang quản lý tài khoản.

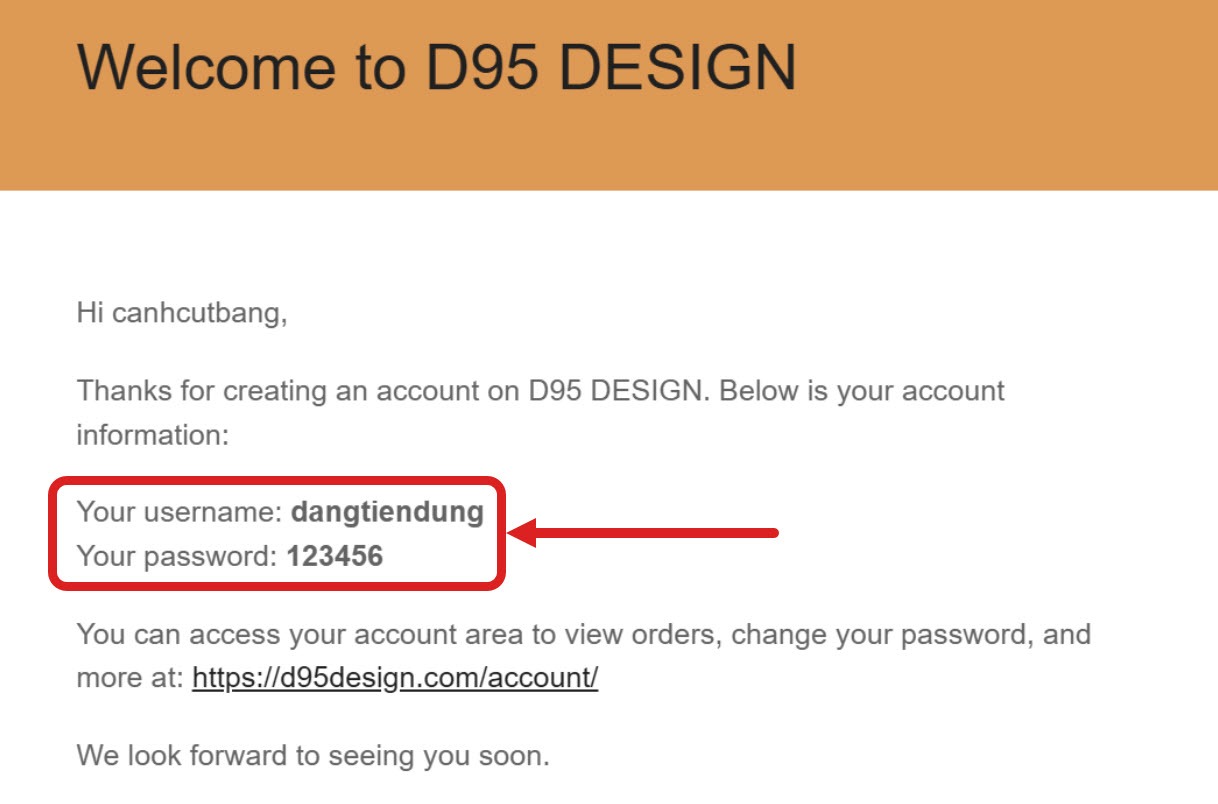

Sử dụng thông tin tài khoản được gửi đến email để đăng nhập.

Nếu bạn đã thất lạc email này, hãy vào phần Reset Password, nhập email mua hàng của bạn và làm theo hướng dẫn để lấy lại mật khẩu.

Các cập nhật của plugin khác cũng sẽ được tổng hợp ở đây.

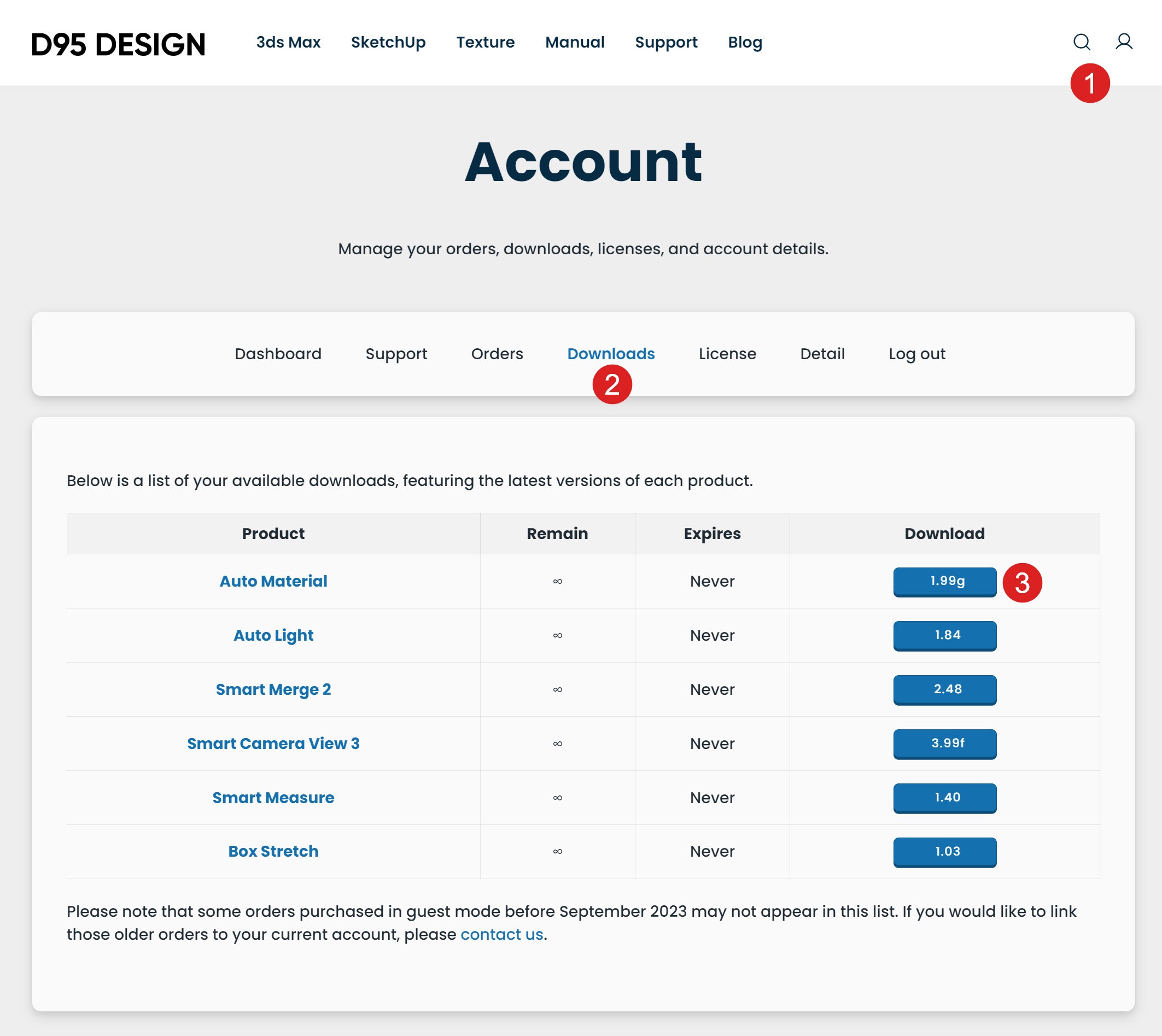

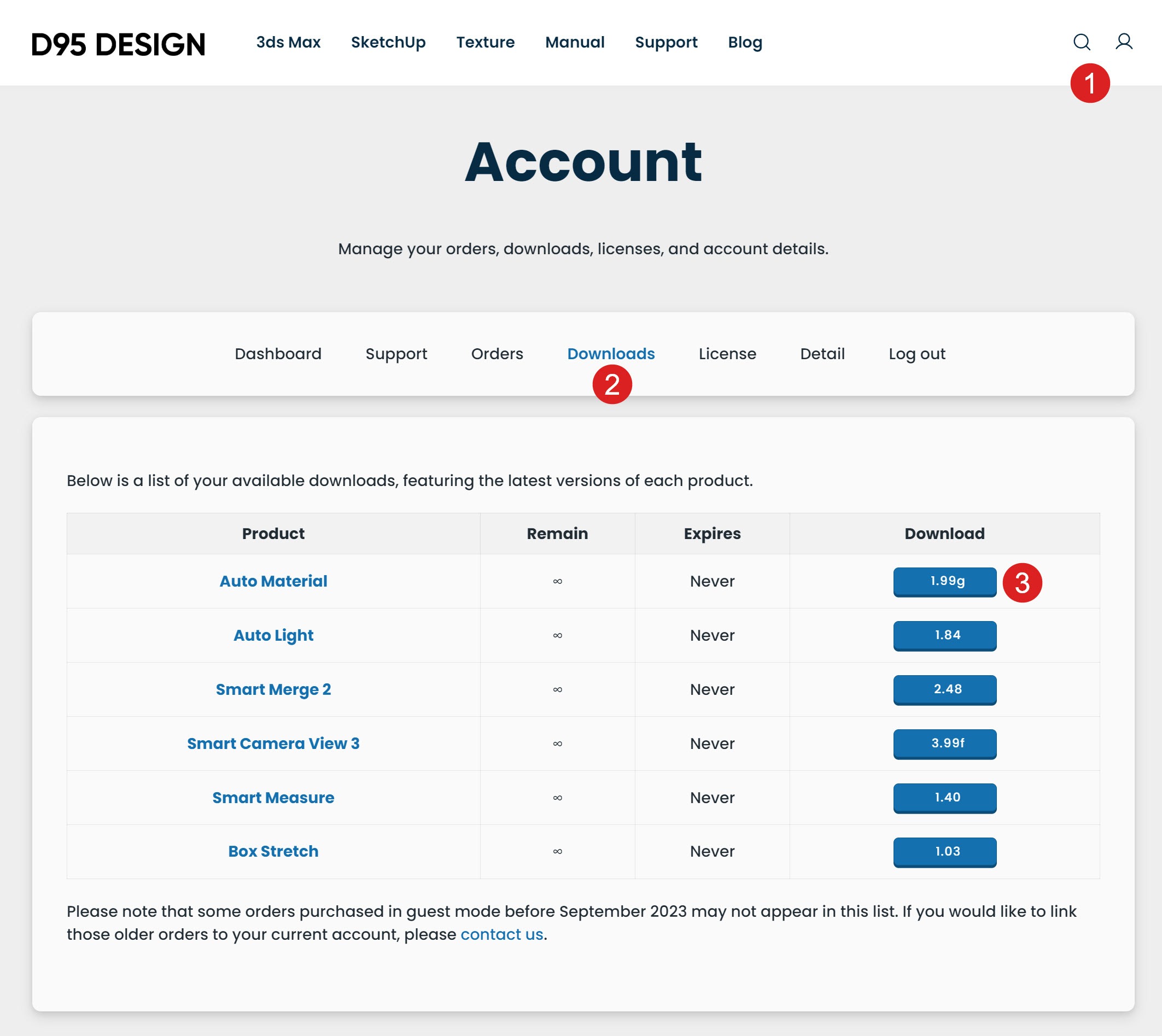

Sau khi đã đăng nhập thành công, hãy bấm vào Account ①, vào vào mục Download ②, bạn sẽ thấy những plugin mình đã mua, trong đó có Board Tools. Bấm vào nút có số phiên bản ③ tương ứng với dòng Board Tools, file cập nhật sẽ được tải về máy.

Sử dụng file cập nhật này để cài đặt giống như lần đầu. Bạn có thể cài đè mà không cần gỡ phiên bản cũ. Sau khi cài xong, hãy khởi động lại SketchUp, Board Tools sẽ được cập nhật lên phiên bản mới nhất.

Đổi tiếng Anh sang tiếng Việt

Ngôn ngữ mặc định của plugin là tiếng Anh. Từ phiên bản 1.75 trở lên, plugin đã có thêm chế độ tiếng Việt. Để cài đặt, hãy làm như sau:

Mở SketchUp, bấm vào menu Extensions > d95design.com > Board Tools > Settings.
Một bảng mới sẽ hiện ra. Trong dòng Language, hãy chọn là Việt Nam.
Khởi động lại SketchUp để áp dụng settings.

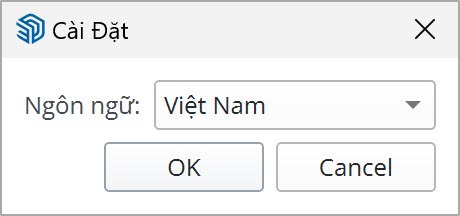

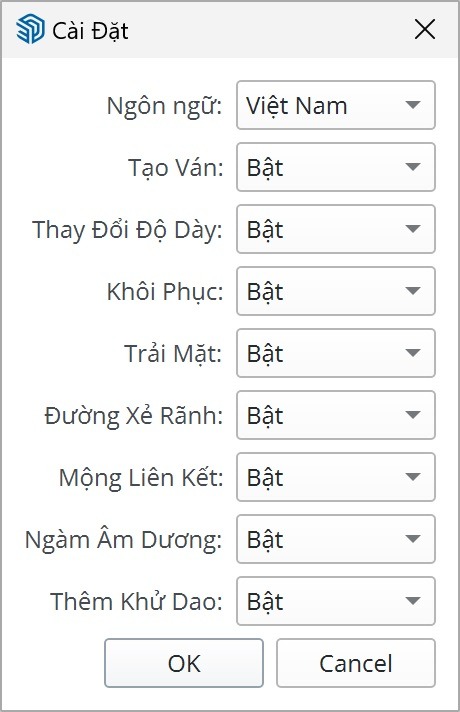

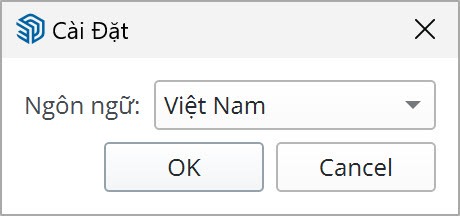

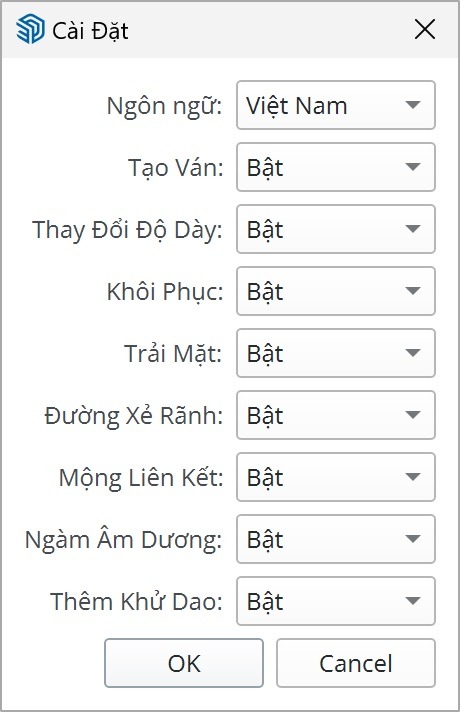

Hộp thoại chọn ngôn ngữ.

Lưu ý rằng, Board Tools sử dụng hộp thoại Input Box với font chữ mặc định của SketchUp. Với SketchUp 2024 trở xuống, font chữ mặc định này không hỗ trợ tiếng Việt. Nếu thấy chữ nhòe hoặc quá khó đọc, hãy cân nhắc chuyển ngôn ngữ về tiếng Anh, hoặc tốt nhất là cập nhật SketchUp lên phiên bản 2024 hoặc cao hơn.

Tìm lại thanh công cụ

Nếu vì một lý do gì đó mà bạn không tìm thấy thanh công cụ Board Tools trên màn hình, hãy làm theo các bước sau:

Mở SketchUp, bấm vào menu View > Toolbars… Hộp thoại Toolbars sẽ xuất hiện.
Trong danh sách, tìm tới dòng d95design.com | Board Tools và tích vào nó.
Thanh công cụ sẽ xuất hiện trở lại trên màn hình.

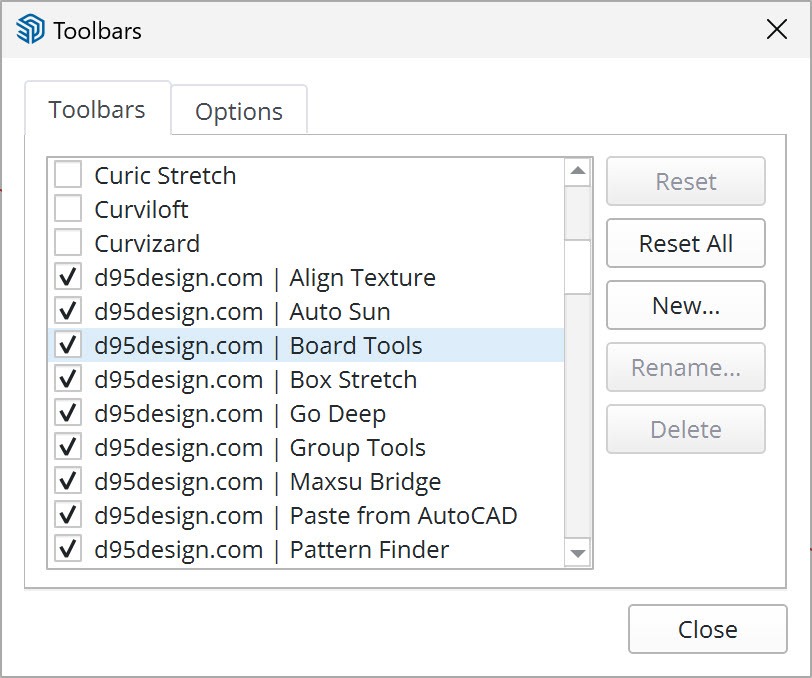

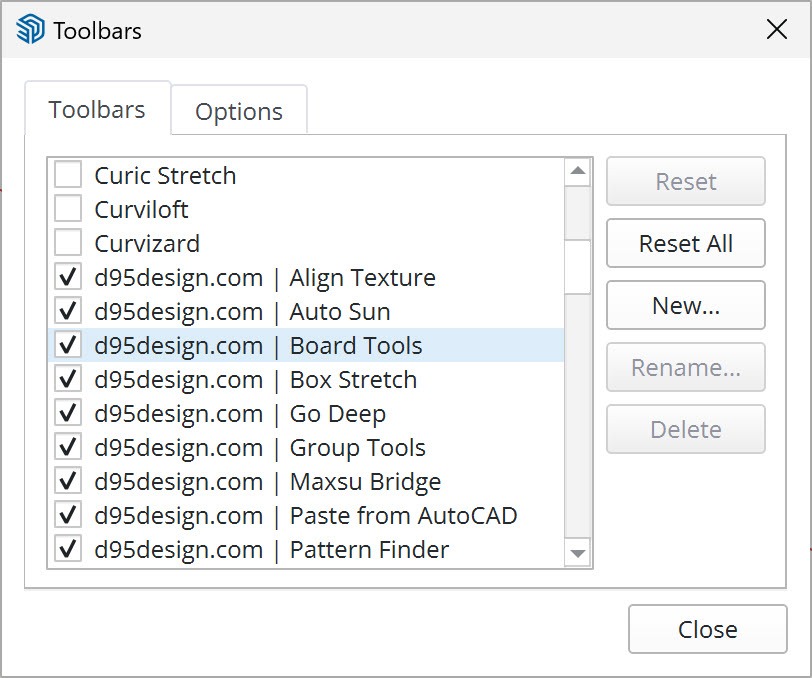

Hộp thoại quản lý hiển thị các thanh công cụ.

Kéo Board Tools lên thanh công cụ để cố định nó trên màn hình. Nếu thanh công cụ này biến mất sau mỗi lần khởi động lại SketchUp, bạn có thể thử mẹo sau: hãy lưu file hiện tại lại ra màn hình chính desktop, sau đó bấm dấu X để tắt SketchUp và thử lại.

Giới thiệu các tính năng chính

Ở phiên bản hiện tại, plugin đang có 08 chức năng. Chúng lần lượt là:

Make Board – tạo ván hàng loạt.
Change Thickness – thay đổi độ dày ván.
Rebuild Board – phục hồi ván.
Unwrap Face – trải mặt cong.
Bending Path – tạo đường xẻ rãnh.
Board Joint – mộng “xương chó”.
Halved Joint – khấu âm dương.
Overcut – thêm khử dao.

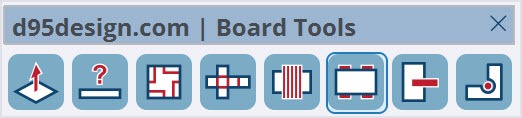

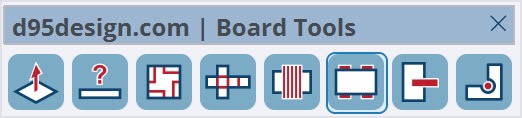

Thanh công cụ Board Tools.

Các chức năng mới sẽ được bổ sung vào plugin, chủ yếu theo yêu cầu và góp ý của người dùng. Nếu bạn có ý tưởng về một chức năng nào đó, hãy liên hệ với tôi.

Make Board – Tạo Ván Hàng Loạt

Công cụ này dùng để tạo ván từ những mặt đang chọn. Bạn cũng có thể chọn group hoặc component mà không cần phải chọn trực tiếp mặt. Để sử dụng, chọn các mặt hoặc group cần tạo ván, bấm nút Make Board – Tạo Ván.

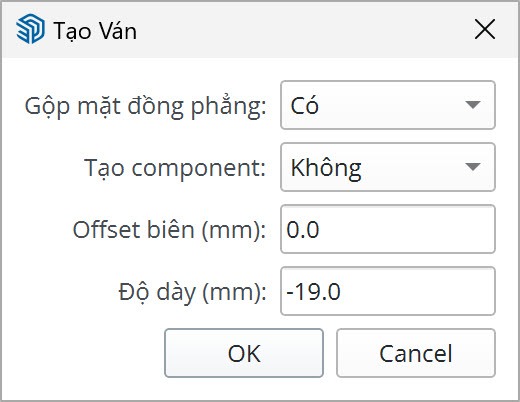

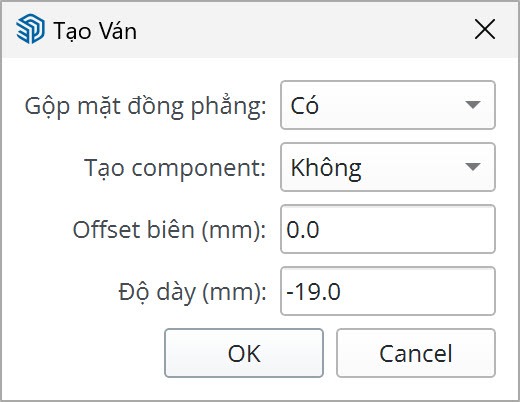

Bảng thiết lập thông số của Make Board.

Bảng cài đặt sẽ hiện ra với 4 tùy chọn như hình: Gộp mặt đồng phẳng (có | không), Tạo component (có | không), Offset biên (mm), và Độ dày (mm). Trong ví dụ dưới đây, tôi sẽ ví dụ với 1 group gồm 4 mặt liền nhau, và thử điều chỉnh từng thông số.

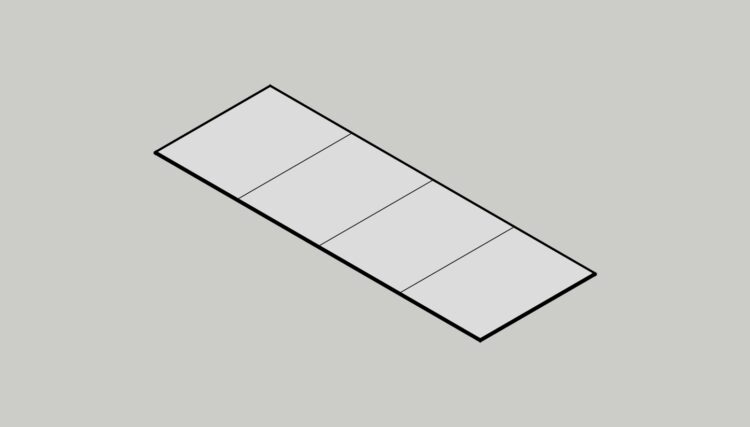

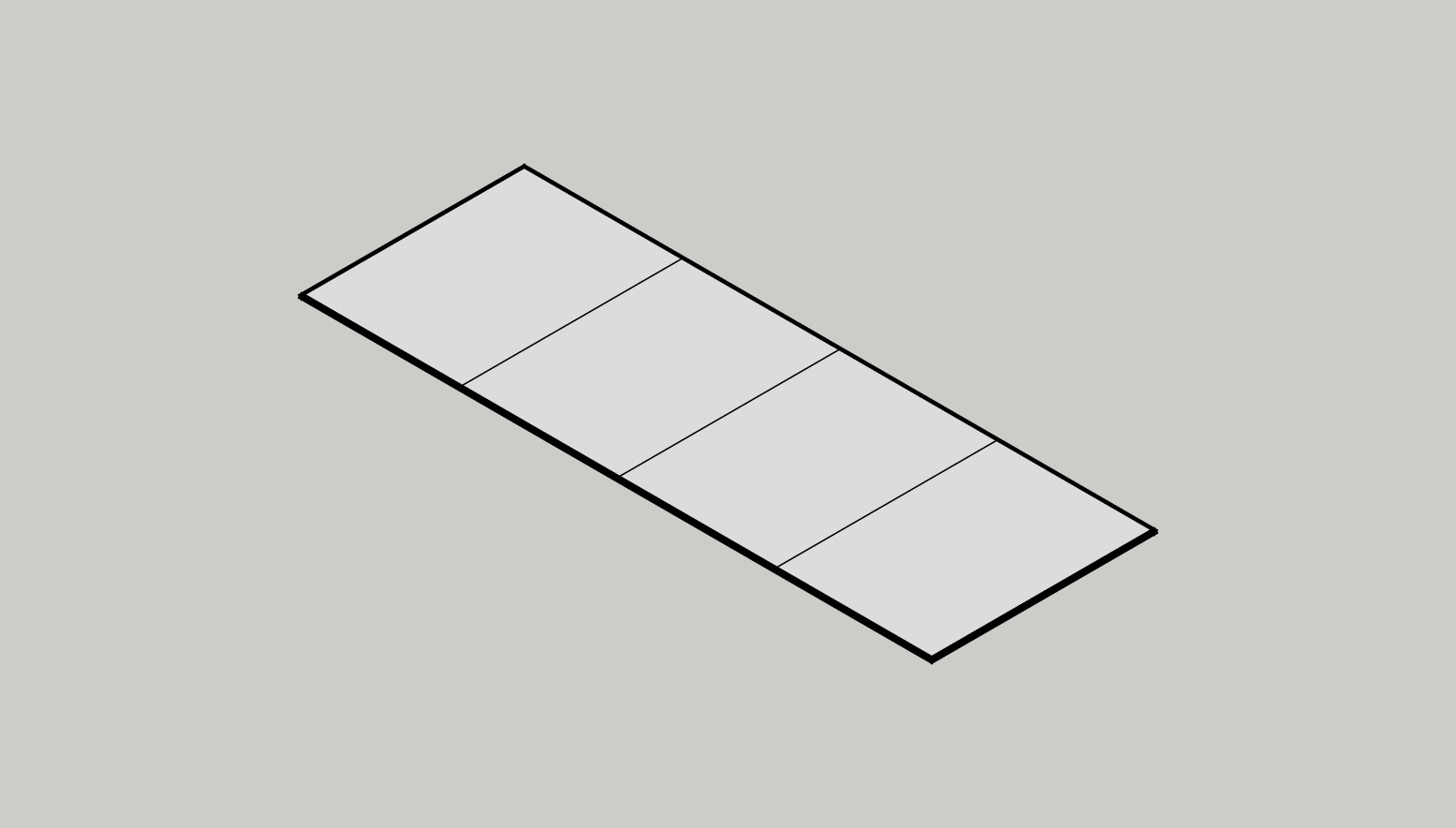

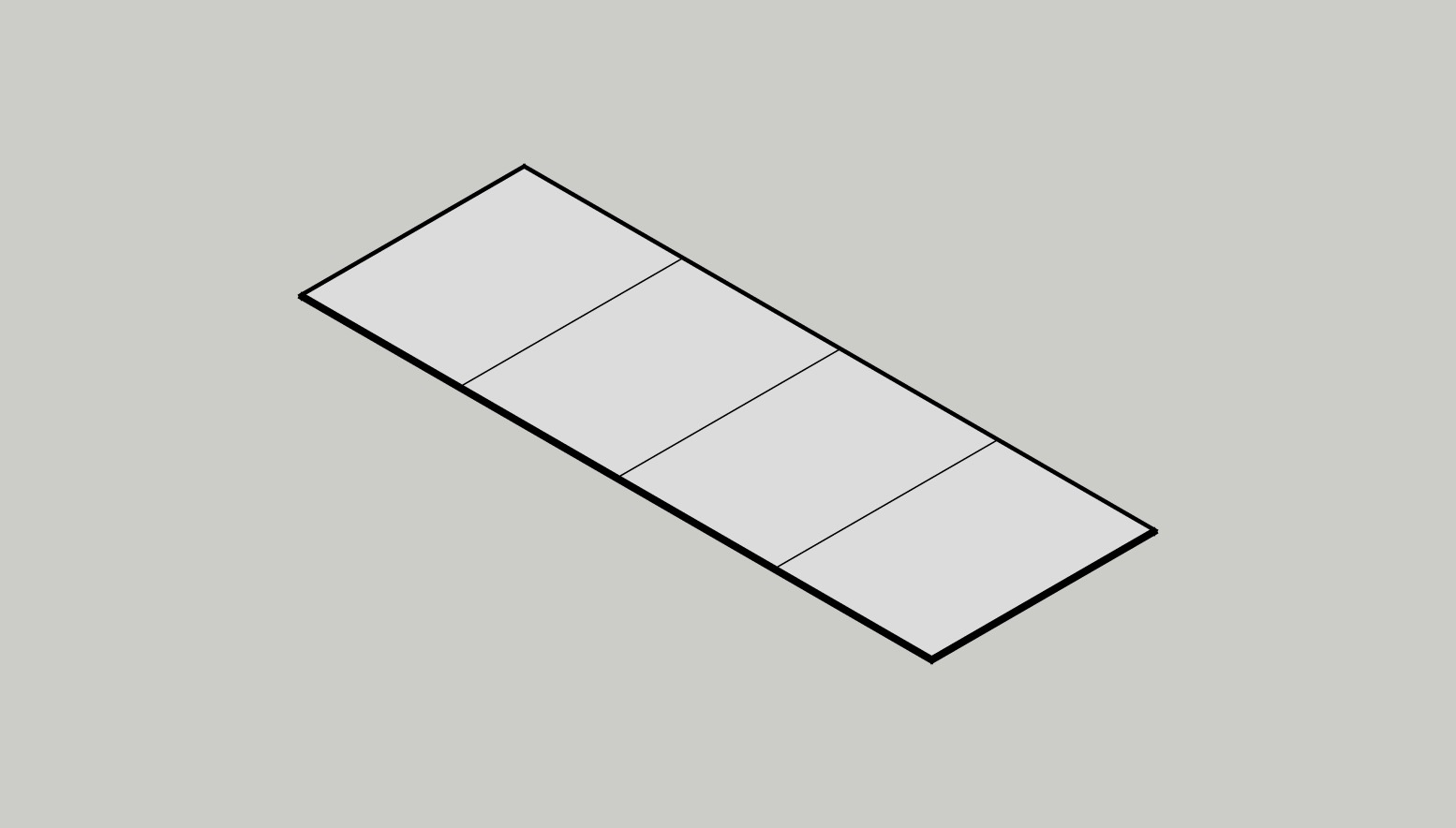

Group gốc gồm 4 mặt phẳng liền nhau.

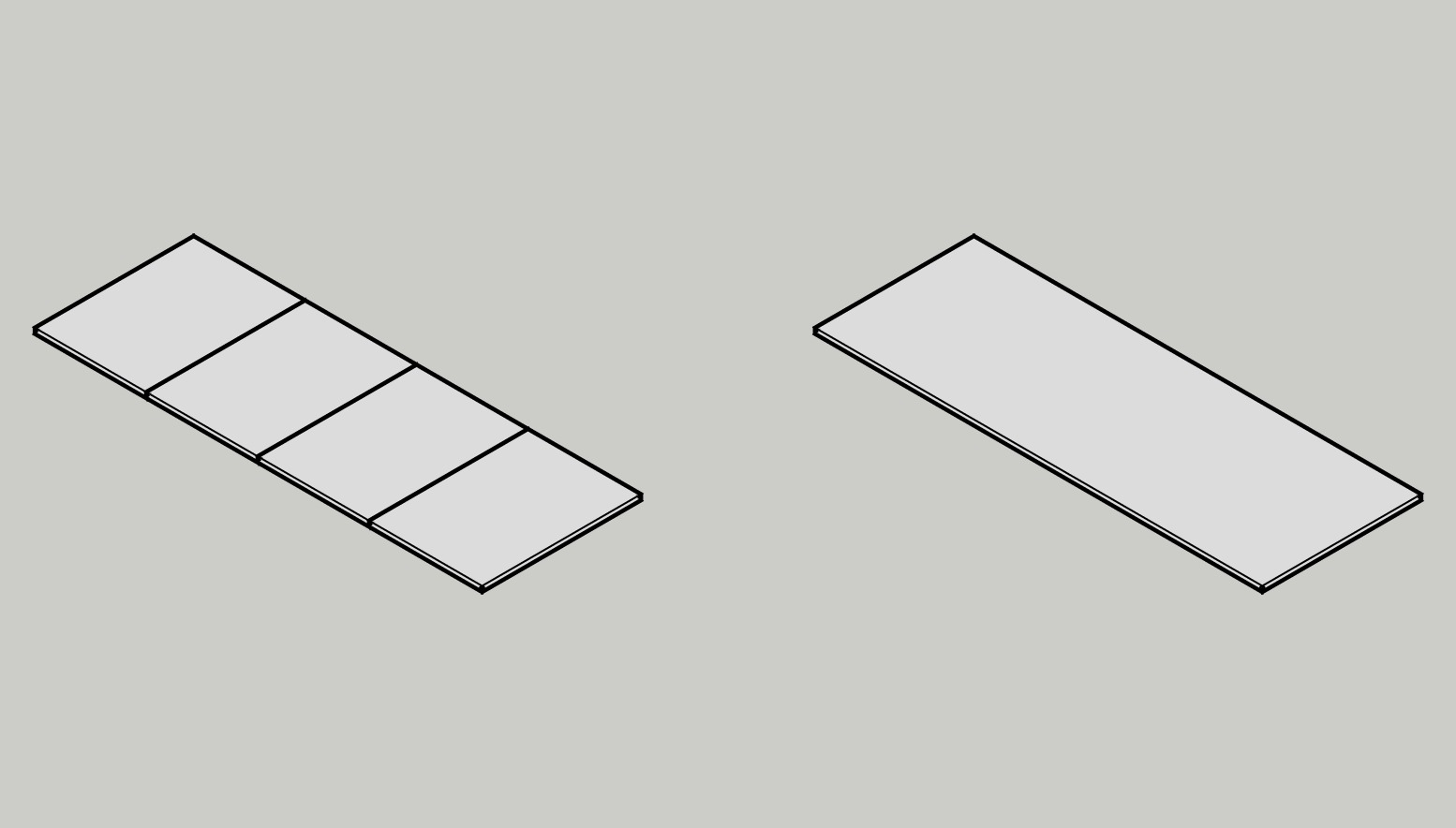

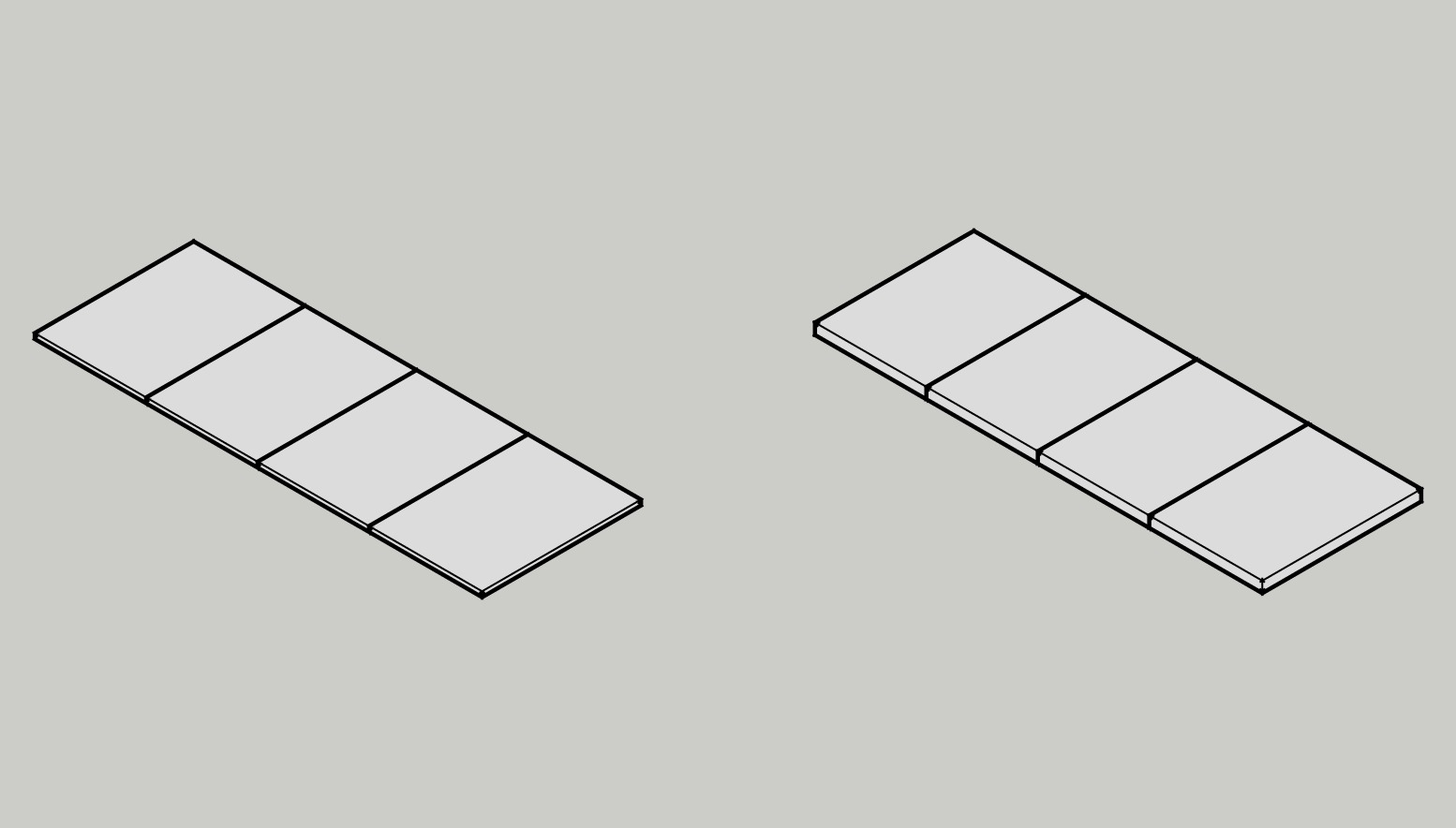

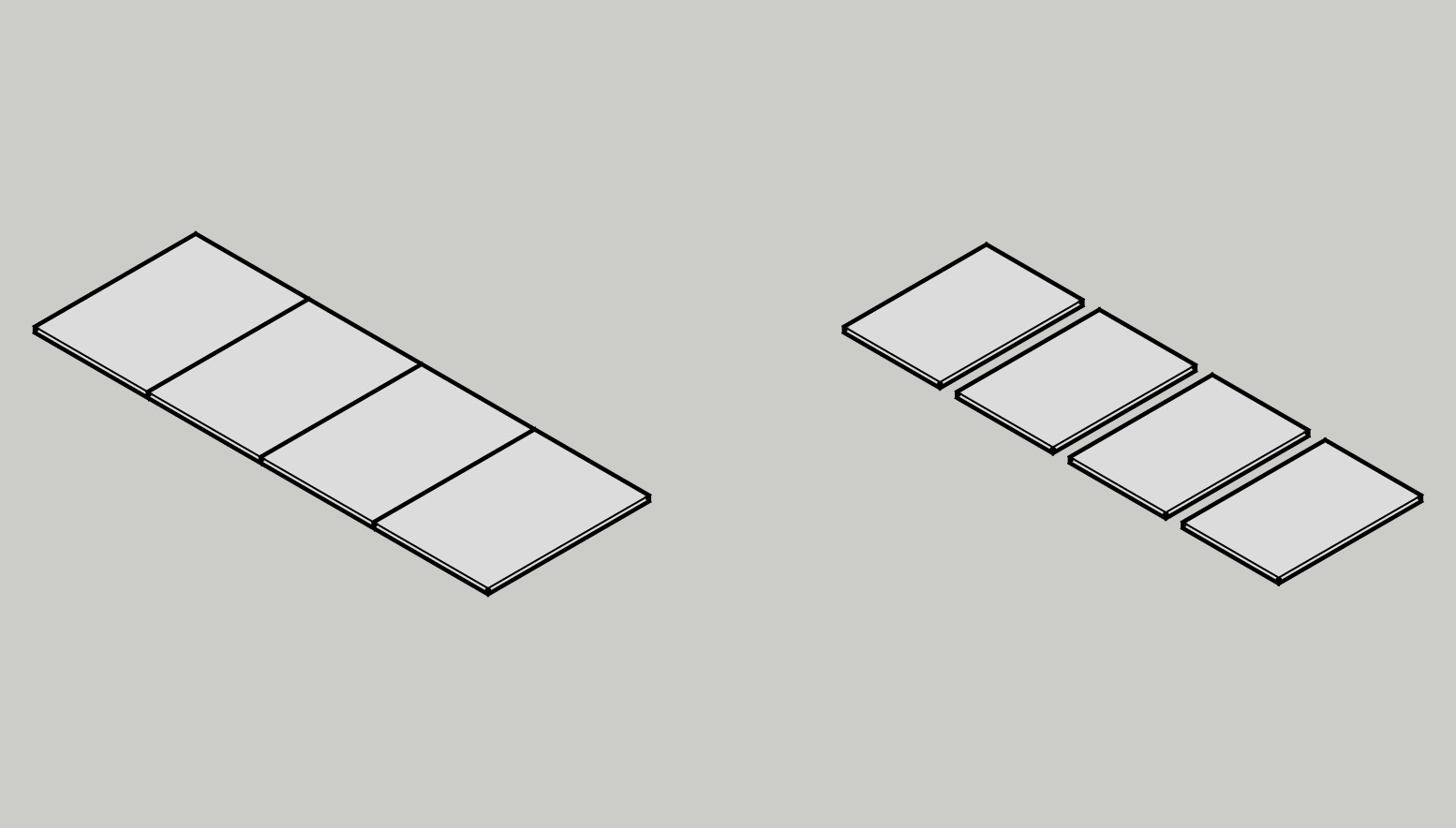

Gộp mặt đồng phẳng = Không và Gộp mặt đồng phẳng = Có

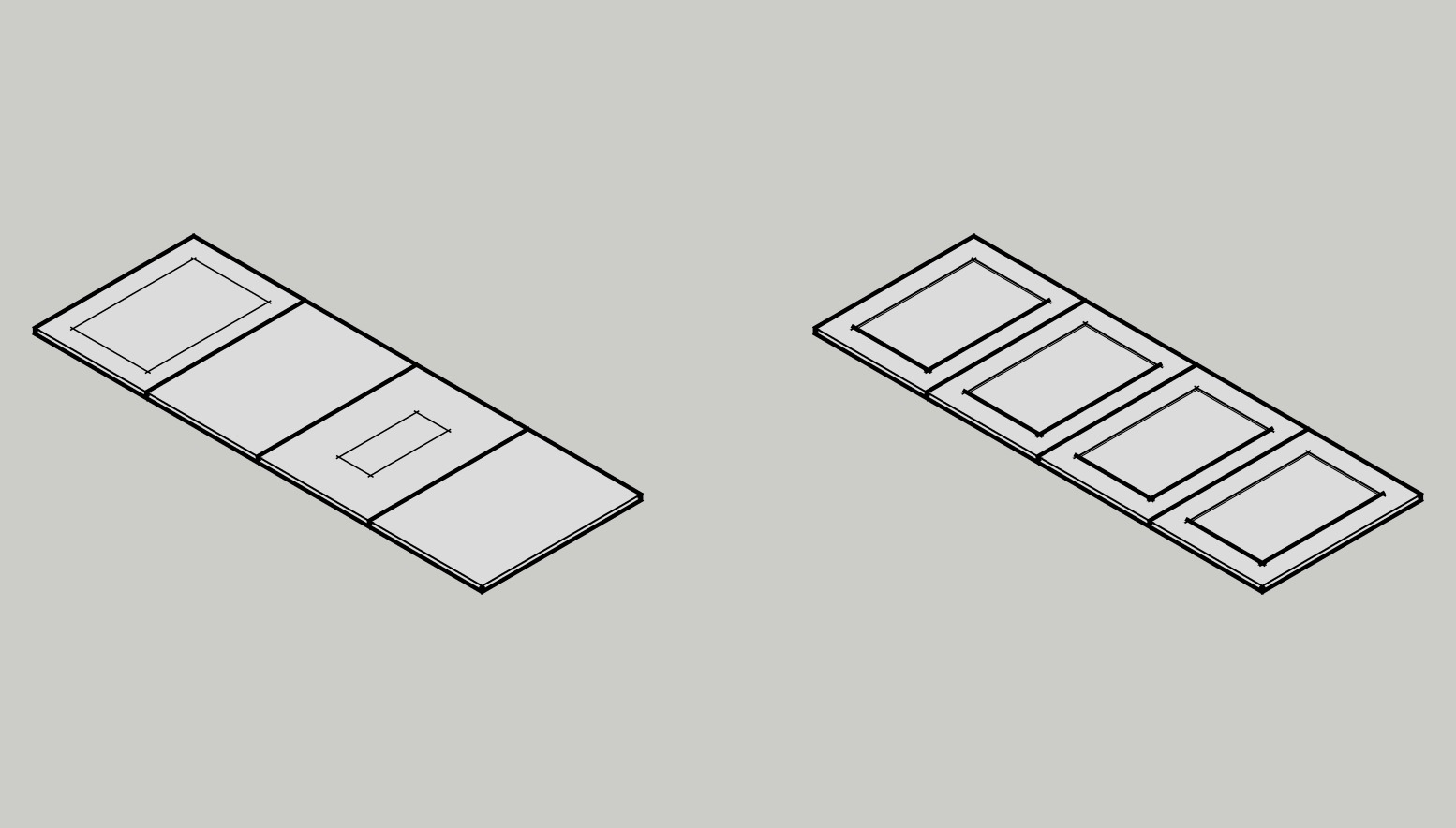

Tạo component = Không và Tạo component = Có

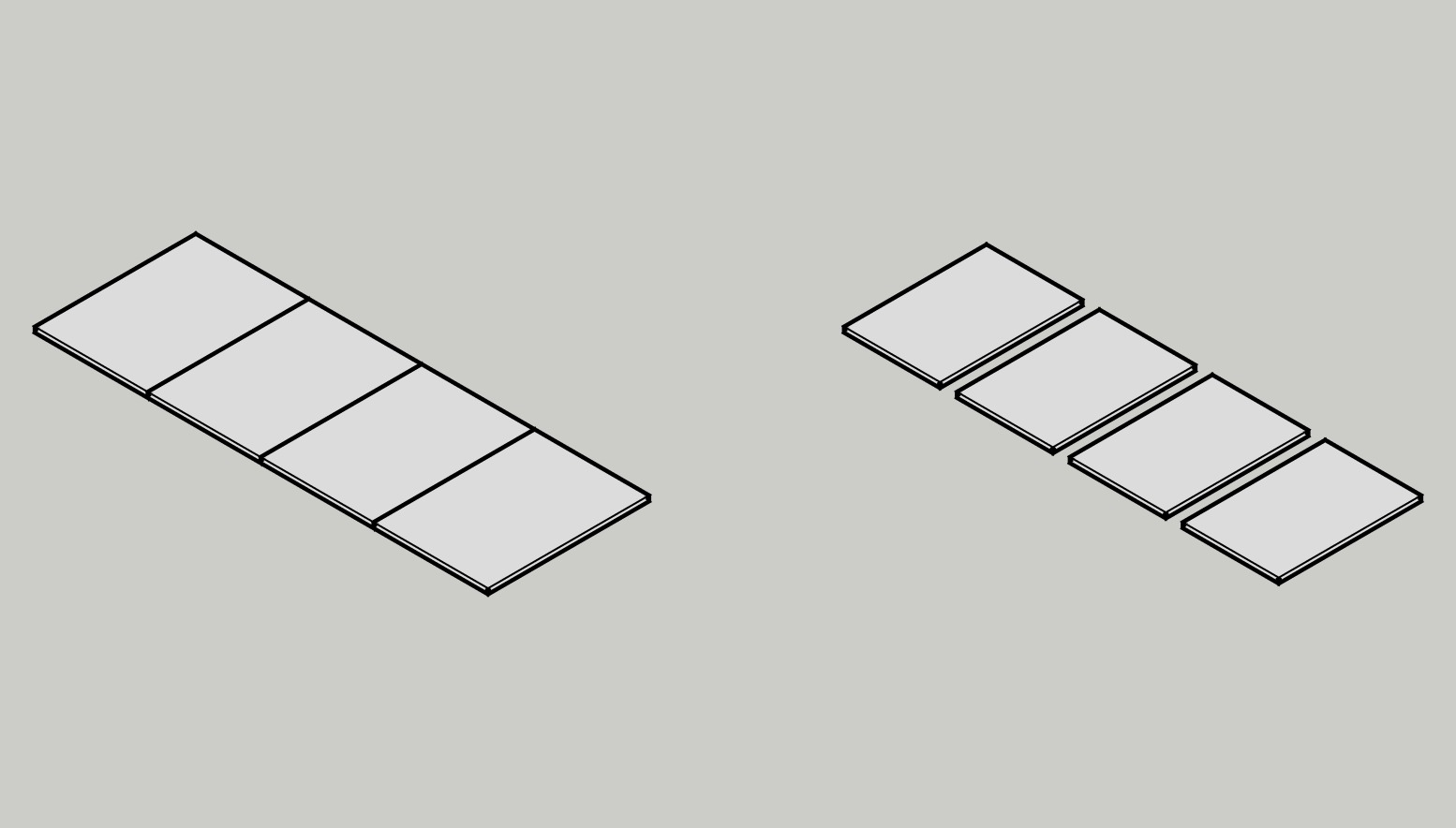

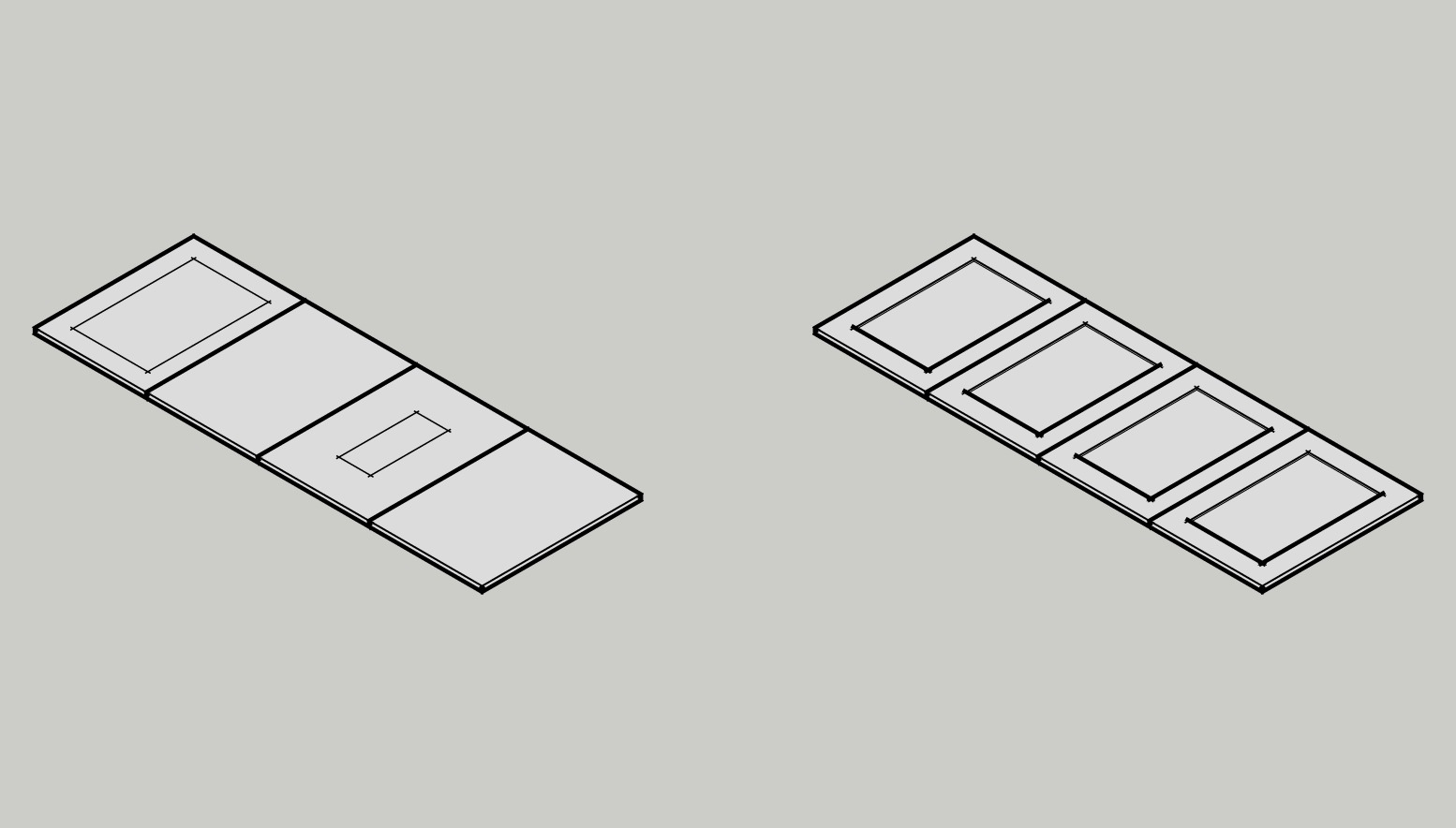

Offset biên (mm) = 0 và Offset biên (mm) = 50

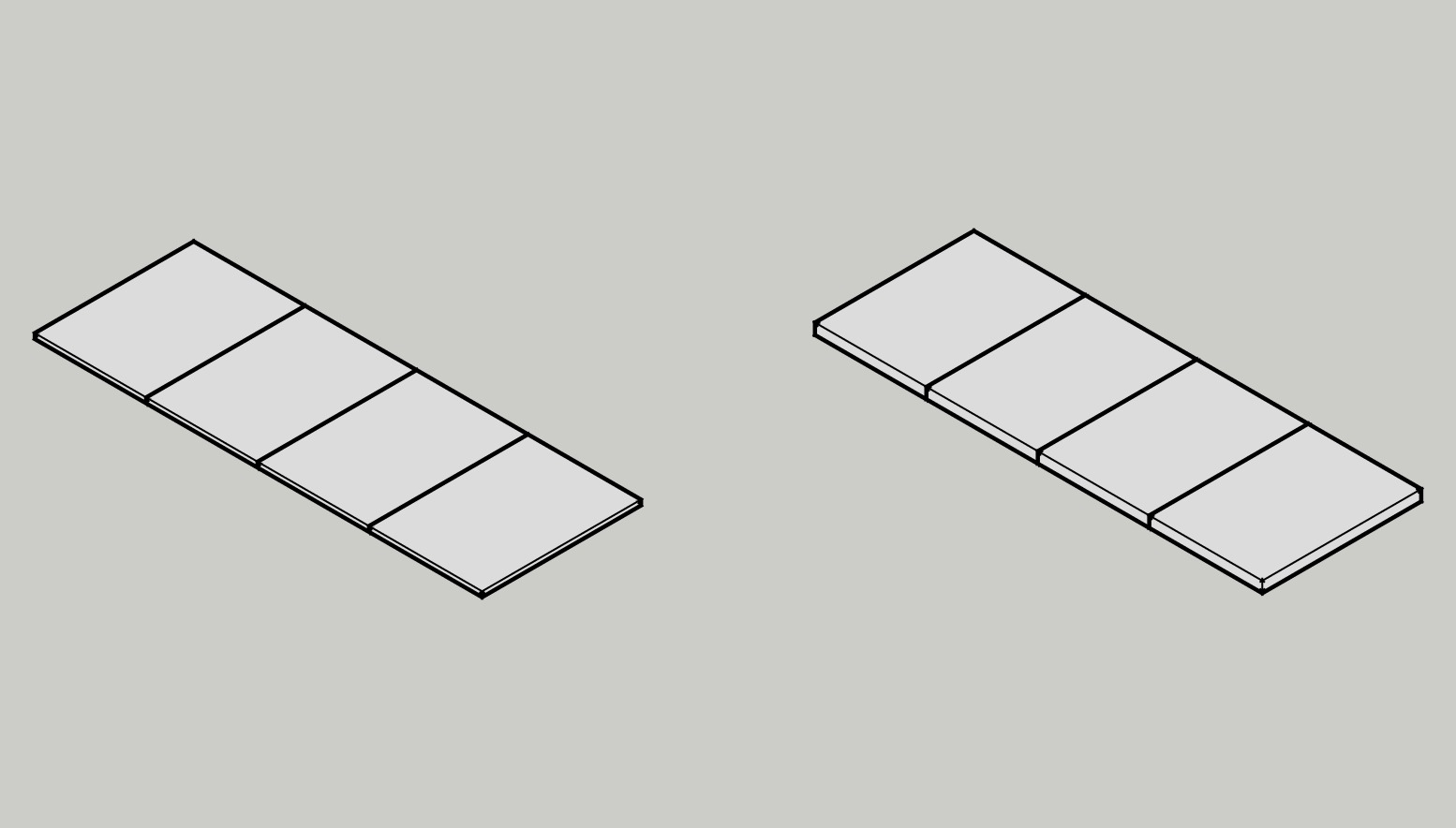

Độ dày (mm) = 20 và Độ dày (mm) = 50

Các thông số có thể thay đổi đa dạng với nhau tùy theo tình huống sử dụng.

Mẹo sử dụng:

Giá trị độ dày có thể để âm, plugin sẽ push theo hướng mặt sau, hay mặt trái, mặt xanh.
Các mặt không nhất thiết phải có kích thước bằng nhau mới tạo được component.
Dùng giá trị Offset biên (mm) = -2 để tách khe các cánh tủ.

Change Thickness – Thay Đổi Độ Dày Ván

Công cụ này dùng để thay đổi độ dày của những ván đang chọn. Lưu ý rằng những ván đang chọn phải là khối ván solid, tức là chưa gắn nhãn hay liên kết, không bị thủng, hỏng mặt, có hai mặt lớn nhất đều và bằng nhau, và không được lồng trong nhiều lớp group hay component.

Để sử dụng, chọn các ván cần thay đổi độ dày, bấm Thay Đổi Độ Dày Ván.

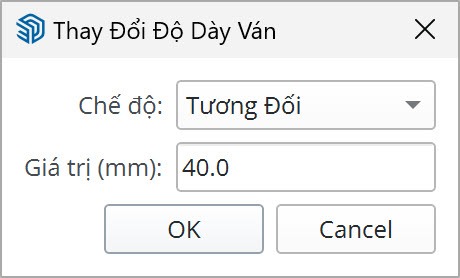

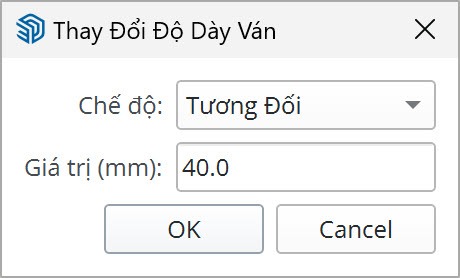

Bảng thiết lập thông số của Change Thickness.

Bảng cài đặt sẽ hiện ra. Sẽ có 2 tùy chọn: Chế độ (tuyệt đối | tương đối), và Giá trị (mm). Trong chế độ tuyệt đối, plugin sẽ thay đổi độ dày của các ván đang chọn về chính xác giá trị người dùng nhập. Trong chế độ tương đối, plugin sẽ thay đổi độ dày của các ván đang chọn bằng cách cộng trừ thêm giá trị người dùng nhập.

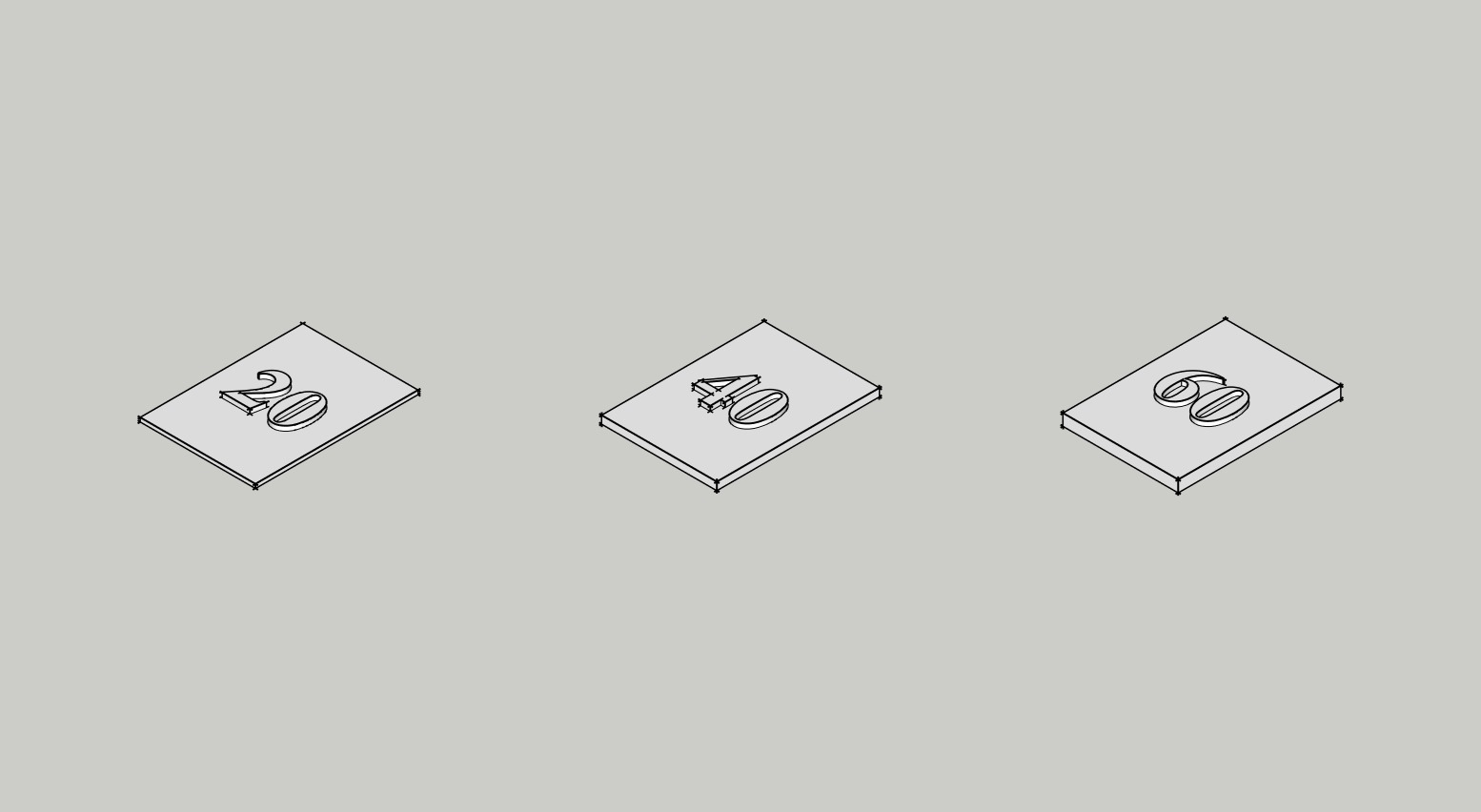

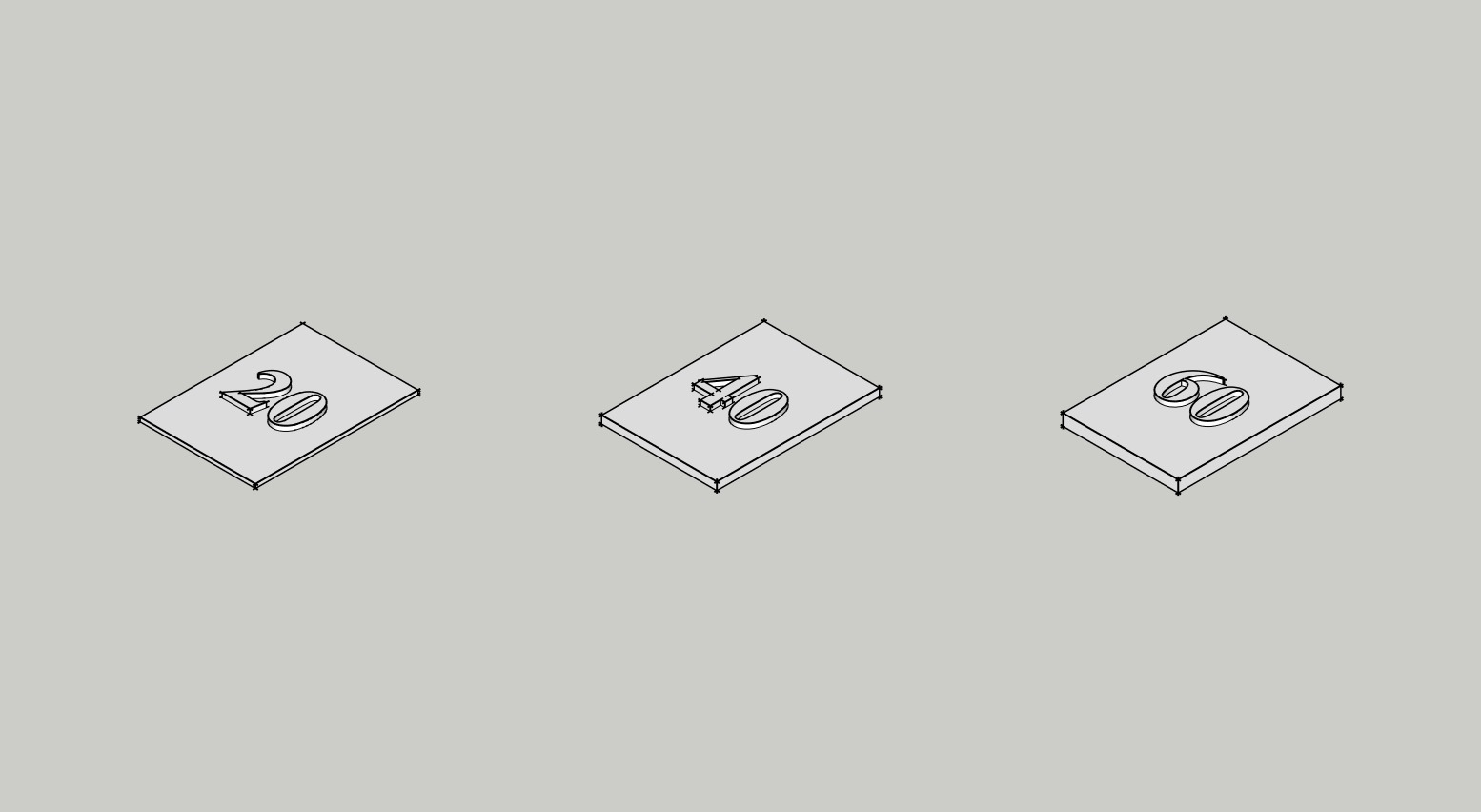

Trái: ván gốc dày 20mm. Giữa: tuyệt đối, 40mm. Phải: tương đối, 40mm.

Mẹo sử dụng:

Trong chế độ tương đối, có thể nhập số âm trong Giá trị (mm).
Khi chỉ chọn 1 khối, plugin sẽ push độ dày đều sang hai bên.
Khi chọn hơn 1 khối, plugin sẽ tăng độ dày vào trong để kích thước bao không thay đổi.

Rebuild Board – Phục Hồi Ván

Công cụ này dùng để phục hồi ván về hình dạng chữ nhật gốc theo kích thước Bounding Box hiện tại của ván. Nó có thể hoạt động với mọi loại đối tượng và mọi loại lỗi: thủng mặt, lật mặt, chamfer cạnh, có liên kết, có gắn nhãn, vân vân.

Để sử dụng, chọn các ván cần sửa, bấm Rebuild Board – Phục Hồi Ván. Plugin này không có bảng thông số, và các ván nên được phục hồi ngay lập tức ngay sau khi bấm nút. Chú ý rằng kết quả đầu ra luôn là một ván hình hộp chữ nhật.

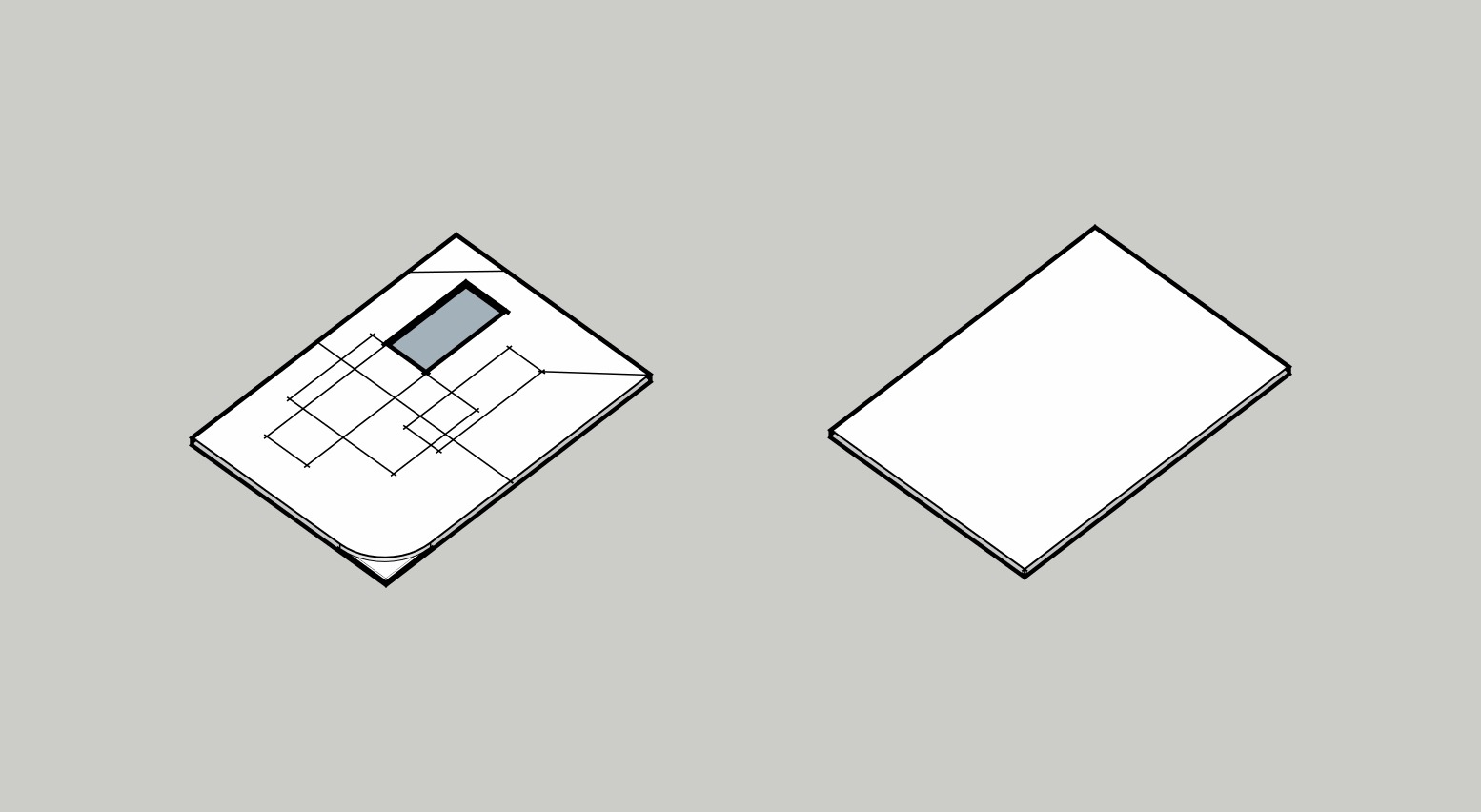

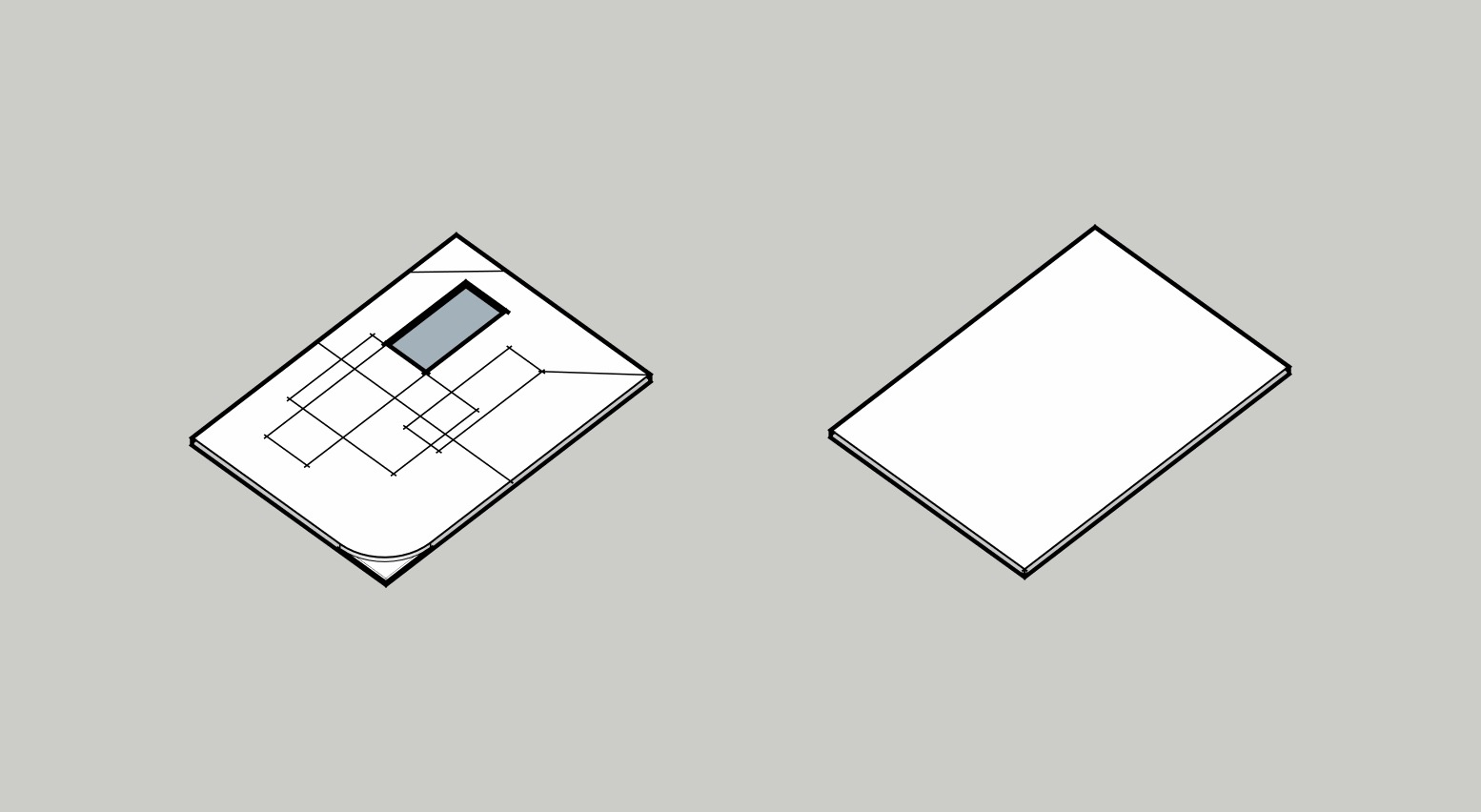

Trái: ván trước khi phục hồi. Phải: ván sau khi phục hồi.

Mẹo sử dụng:

Tính năng này sẽ không giữ các lỗ thủng trên khối.
Nó có thể hoạt động với cả các group đã mất hết mặt, chỉ còn line.

Unwrap Face – Trải Mặt Cong

Công cụ này dùng để trải những mặt đang chọn ra thành một mặt phẳng. Thường sử dụng với Bending Path và Make Board để tạo đường xẻ rãnh uốn ván. Tương tự Rebuild Board – Phục Hồi Ván, plugin này không có bảng thông số, và các mặt nên được trải ngay lập tức sau khi bấm nút.

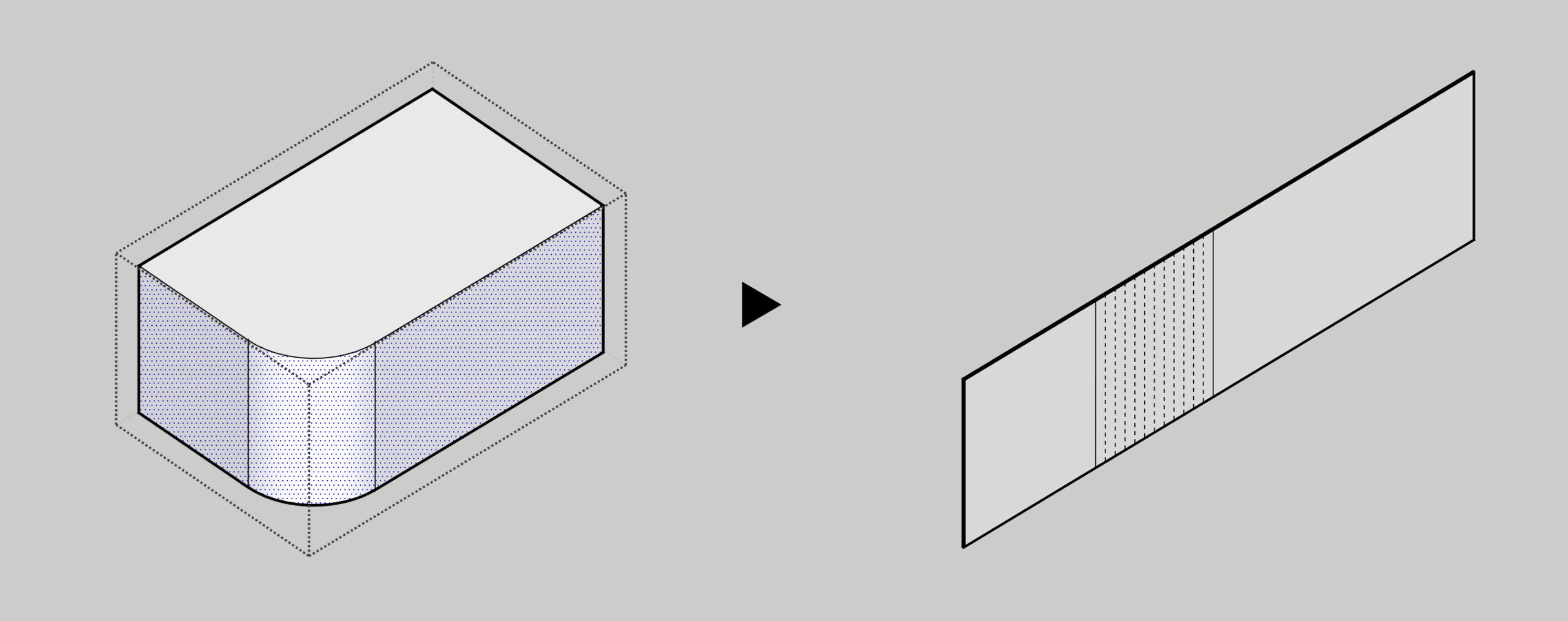

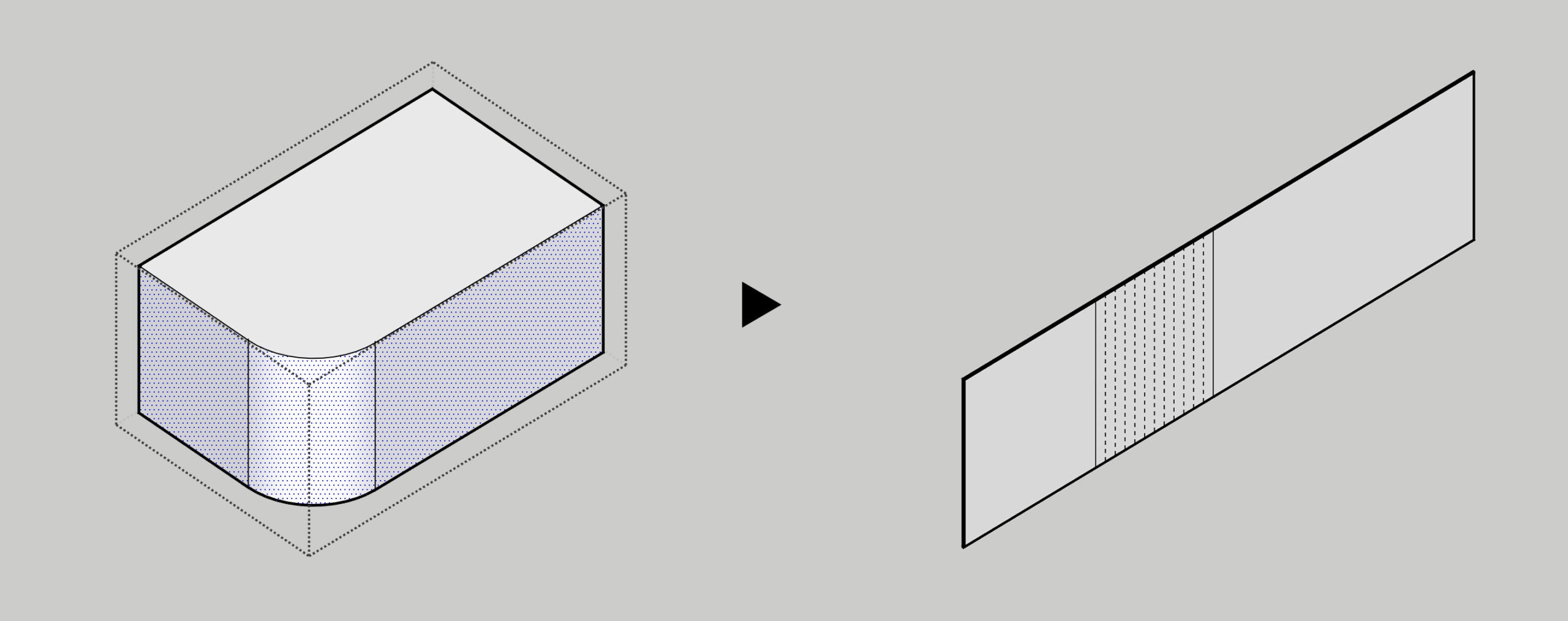

Sau khi chạy lệnh, các mặt cong đang chọn sẽ được trải ra một group riêng.

Mẹo sử dụng:

Sử dụng Bending Path để tạo đường xẻ rãnh ở đoạn cong.
Sử dụng Make Board với Gộp mặt đồng phẳng = Có để tạo ra một ván dài.
Có thể sử dụng trong các trường hợp cần unwrap để gia công sắt, thép tạo hình.

Bending Path – Tạo Đường Xẻ Rãnh

Công cụ này dùng để tạo các đường CNC để phục vụ mục đích xẻ rãnh để uốn ván. Khác với các công cụ trước, khi kích hoạt Bending Path – Tạo Đường Xẻ Rãnh, bảng cài đặt sẽ không hiện ra khi kích hoạt lệnh. Bạn sẽ cần bấm nút TAB trên bàn phím để mở bảng cài đặt thông số.

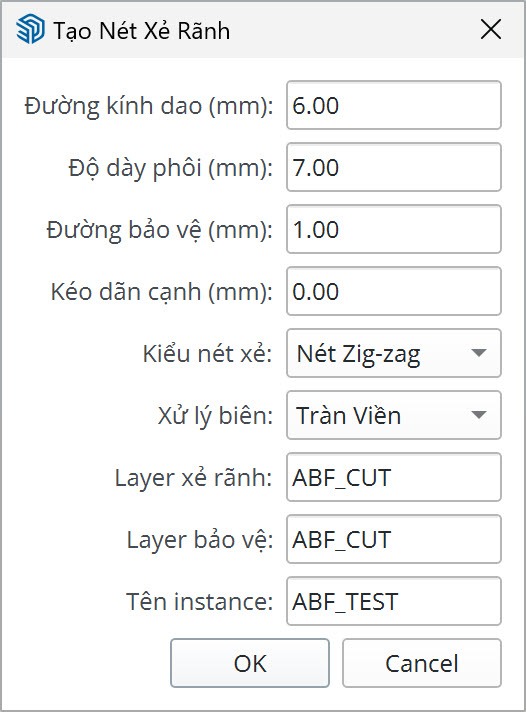

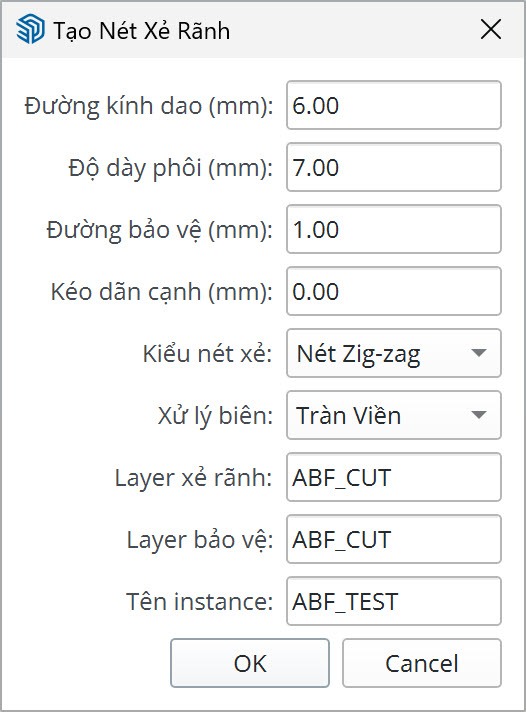

Bảng thiết lập thông số của Bending Path.

Để sử dụng tính năng này, bạn cần biết trước về cơ bản về cách tạo đường xẻ rãnh để thiết lập thông số chuẩn xác. Có một vài lưu ý như sau:

Kiểu xử lý biên tràn viền sẽ tạo các nét cắt dư ra khỏi hai cạnh được chọn đầu tiên. Đây là kiểu xử lý mặc định và khuyên dùng.
Nếu giá trị của Đường bảo vệ (mm) là X, nó sẽ biên của ván một khoảng là Đường kính dao (mm) – X. Trong thực tế, dao cho đường bảo vệ và đường xẻ rãnh thường có đường kính khác nhau, vì thế thông số này cần được tính toán khéo léo.

Lệnh Bending Path – Tạo Đường Xẻ Rãnh này thường được sử dụng sau khi dùng tính năng Unwrap Face – Trải Mặt Cong. Sau khi cài đặt xong các thông số, bấm OK để lưu thiết lập. Click vào cạnh đầu ①. Sau đó di chuột đến cạnh thứ 2 ②. Preview của các nét xẻ rãnh sẽ hiện ra, click chuột lần 2 để xác nhận ③. Đường xẻ rãnh và đường bảo vệ sẽ hiện ra, và được đặt trong các group khác nhau.

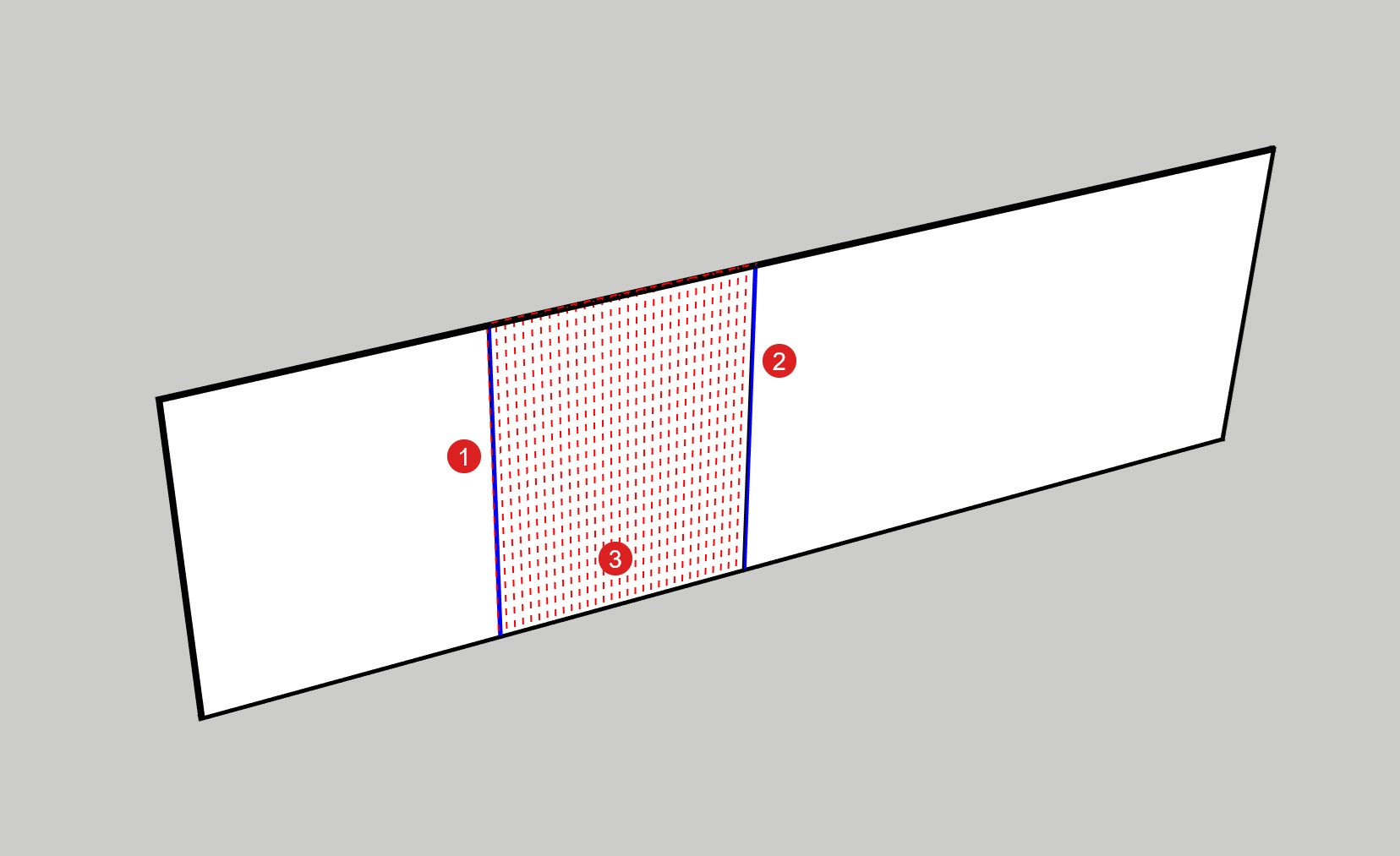

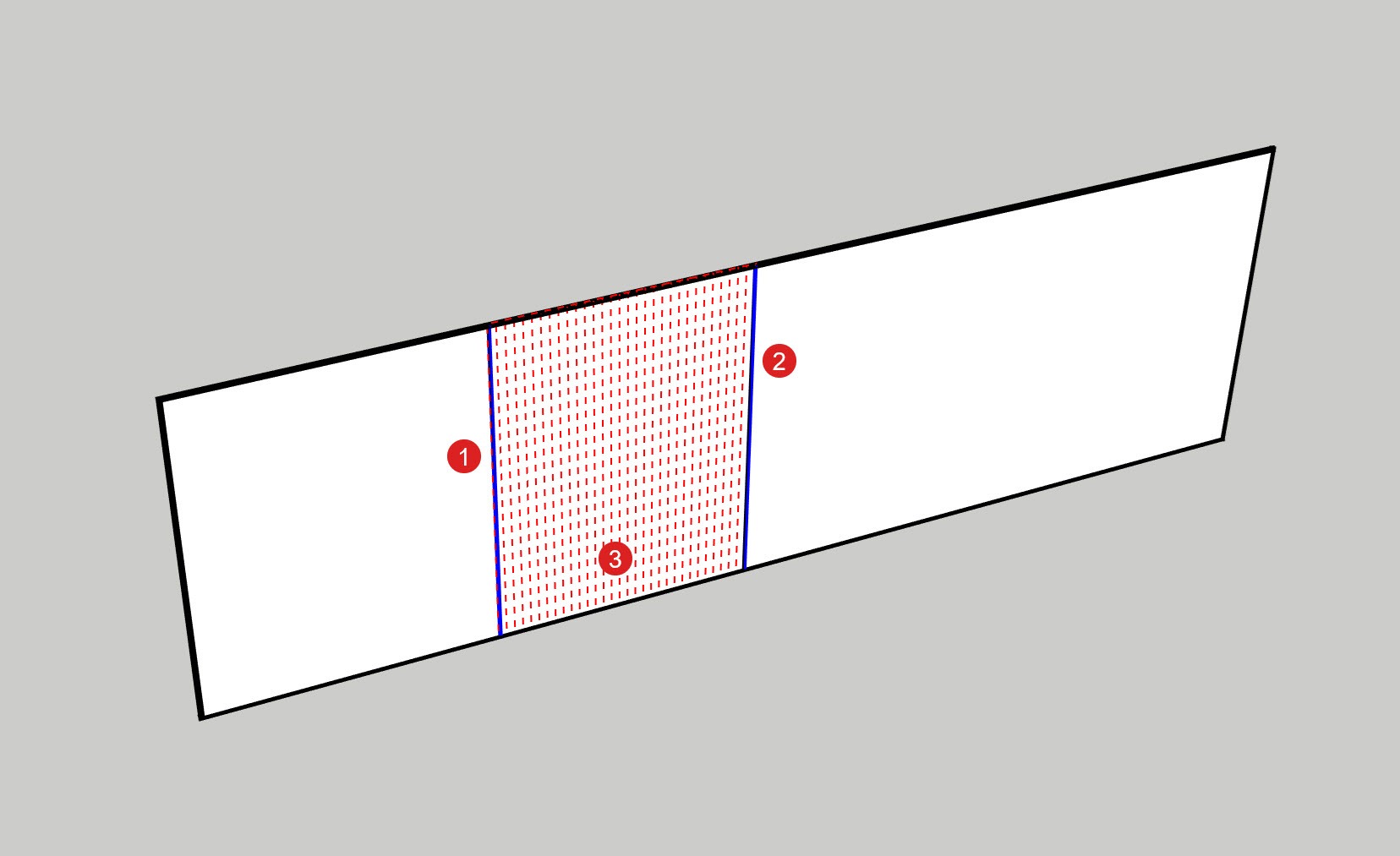

Thứ tự thao tác để tạo đường xẻ rãnh.

Mẹo sử dụng:

Nếu sử dụng ABF làm công cụ chính để gắn nhãn và nesting, bạn bắt buộc phải để tên Instance có tiền tố là ABF_, nếu không phần mềm sẽ không nhận đường xẻ rãnh khi nesting. Layer tùy thuộc vào cài đặt của bạn.
Sau khi tạo đường xẻ rãnh, bạn cần dùng Make Board để tạo độ dày cho mặt phẳng được tạo bởi Unwrap Face – Trải Mặt Cong.
Bạn cũng sẽ cần Cut các đường xẻ rãnh (Ctrl + X) và vào trong group ván, dùng lệnh Edit > Paste in Place để gắn các đường xẻ rãnh vào ván tương ứng.

Make Joint – Tạo Mộng Liên Kết

Tạo mộng liên kết giữa các ván. Tính năng này sẽ tạo một mộng dương ở cạnh của ván đang chọn, và một mộng âm ở ván liền kề. Nhiều người dùng gọi đây là tính năng tạo mộng xương chó, theo hình dáng của mộng âm sau khi được khử dao. Tuy nhiên điều đó không thực sự đúng, vì plugin không khử dao theo kiểu xương chó (dog-bone), mà khử theo hình khác.

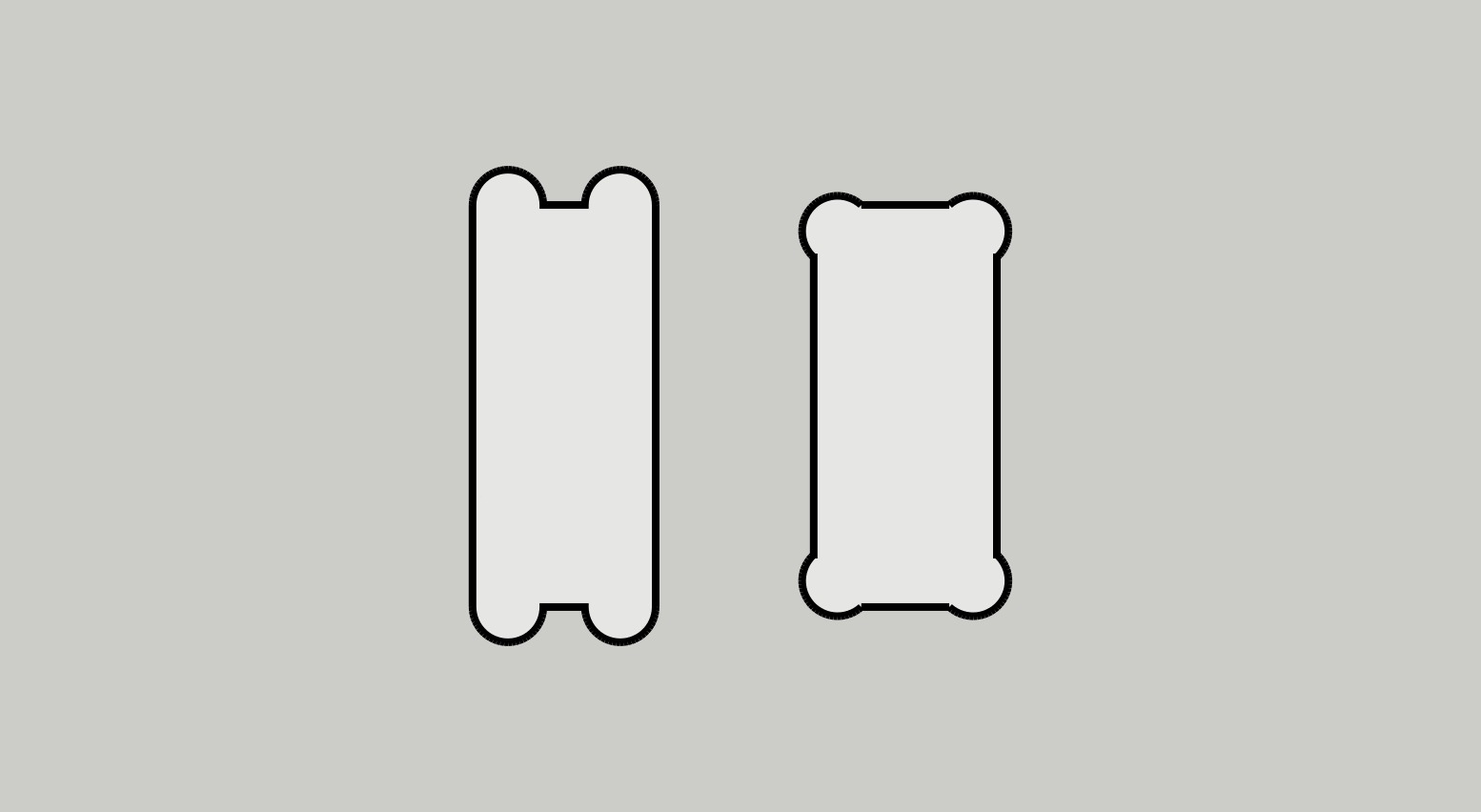

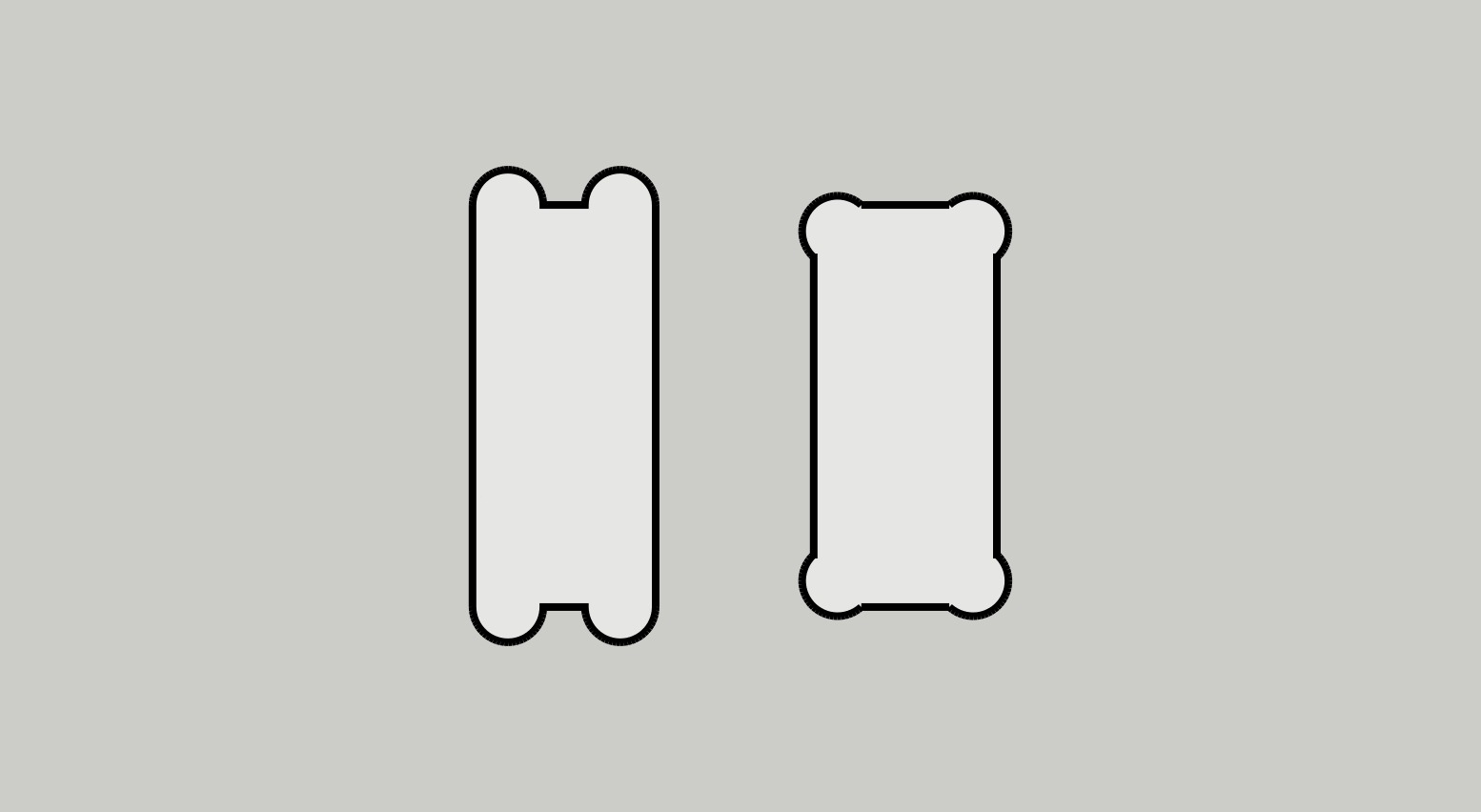

Minh họa hình mộng âm của Board Tools (trái) và mộng xương chó (phải).

Tuy nhiên, để dễ hiểu, khi trao đổi với người dùng, tôi vẫn sẽ tạm gọi đây là tính năng tạo mộng xương chó. Tương tự với Bending Path – Tạo Đường Xẻ Rãnh, bạn cần nhấn phím TAB trước khi sử dụng để mở bảng cài đặt thông số.

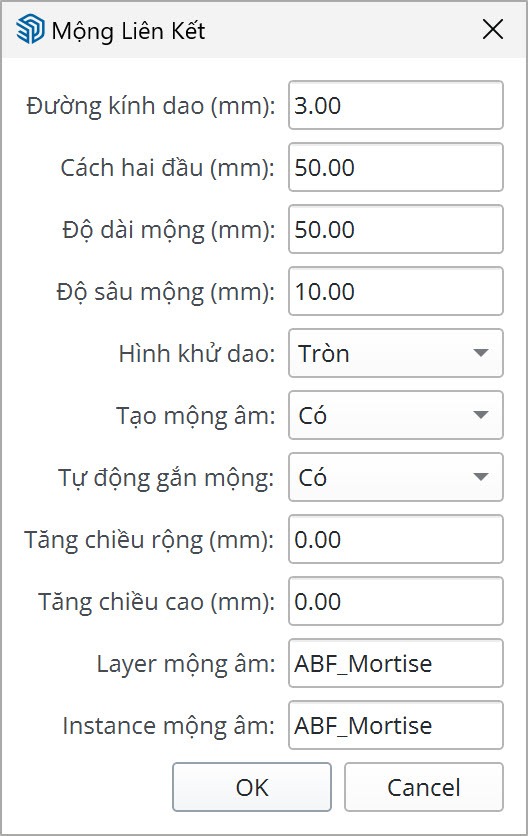

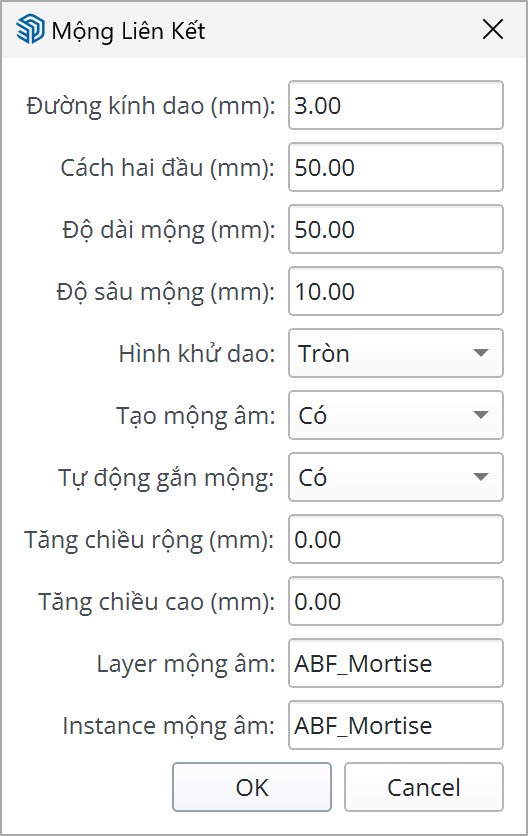

Bảng thiết lập thông số của Make Joint.

Sau khi cài đặt các thông số, bấm OK và bắt đầu di chuột tới các cạnh biên của ván. Lưu ý rằng, kích hoạt công cụ, chế độ X-ray sẽ được tự động bật để bạn nhìn rõ hơn các vị trí tạo mộng.

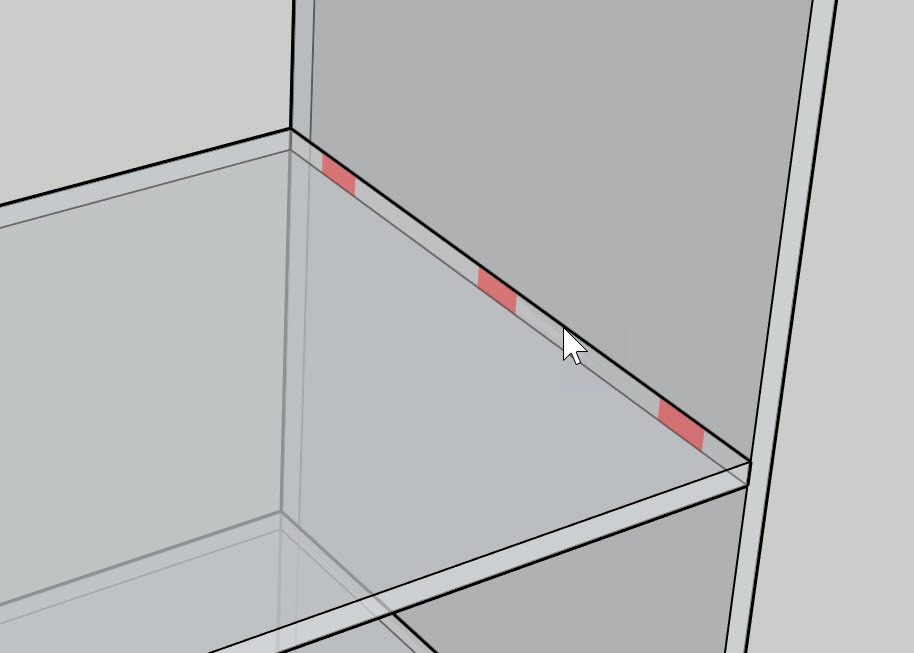

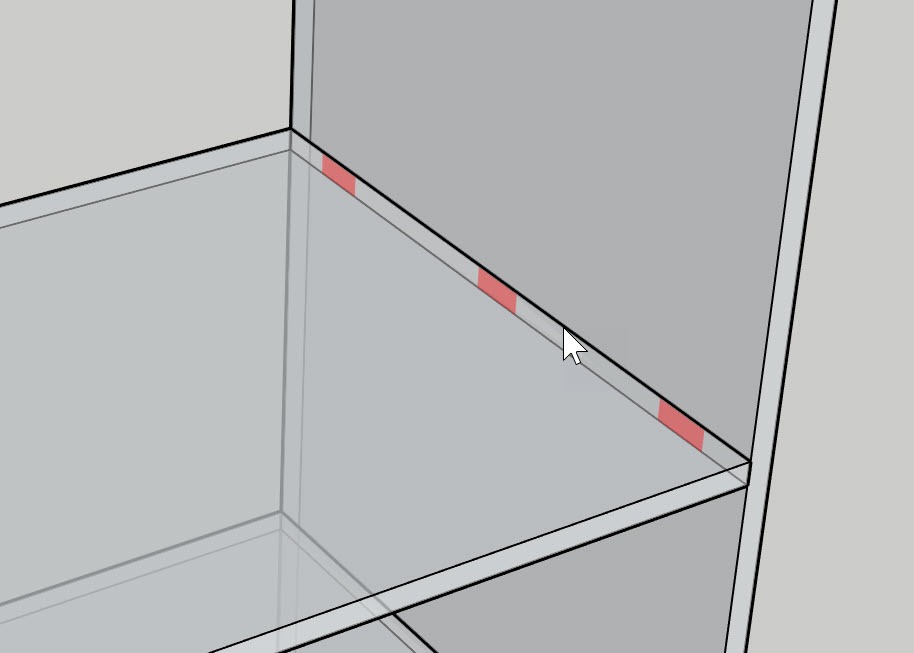

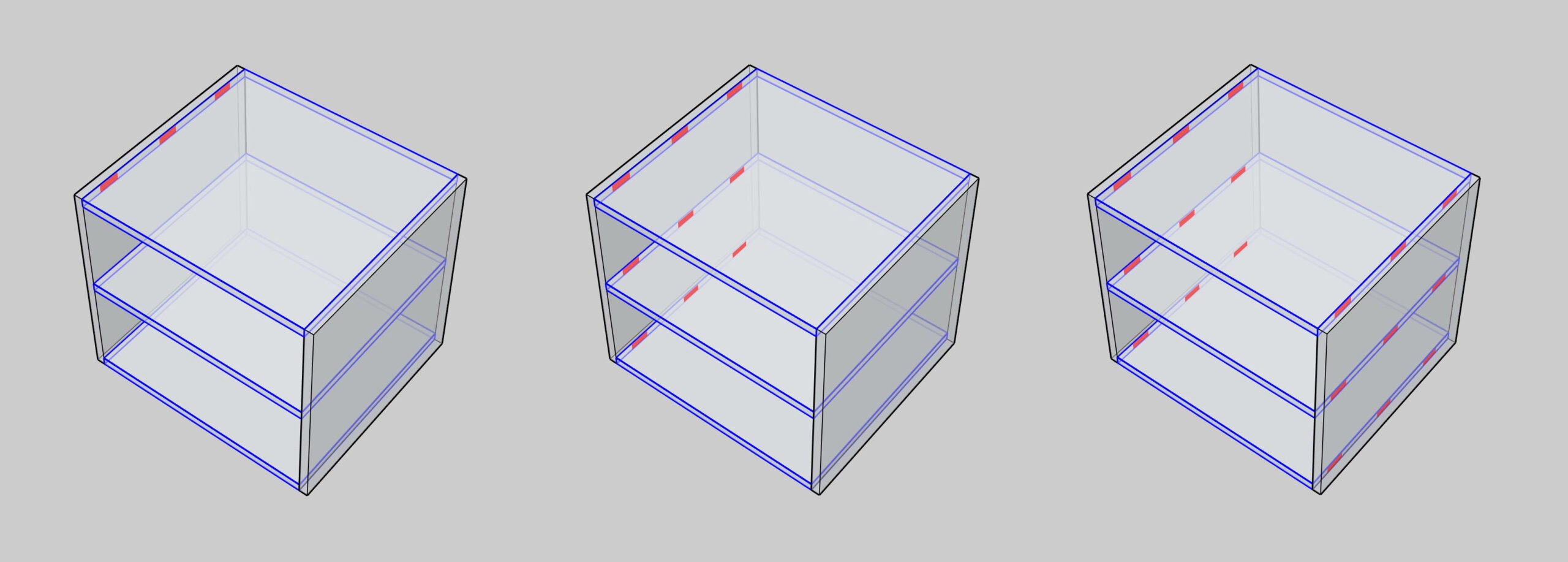

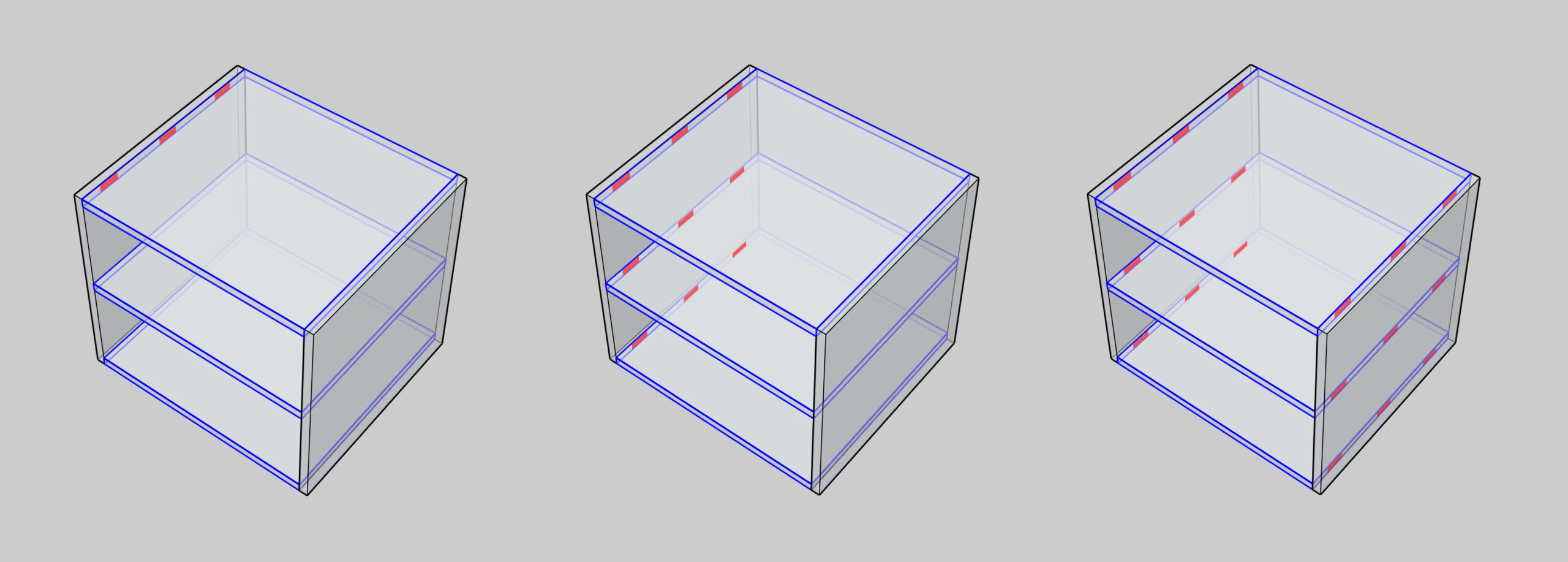

Preview sẽ hiện ra khi di chuột tới cạnh biên của ván.

Để thay đổi số lượng mộng, hãy nhập số lượng bạn mong muốn, và nhấn Enter, giống thao tác nhập kích thước. Số lượng mộng sẽ được cập nhật ở góc phải bên dưới cửa sổ SketchUp. Số lượng mộng trên preview cũng sẽ được cập nhật.

Khi đã ưng ý, hãy click chuột một lần. Mộng dương sẽ được gắn trực tiếp vào ván đang chọn, còn mộng âm nếu có sẽ được gắn vào ván liền kề.

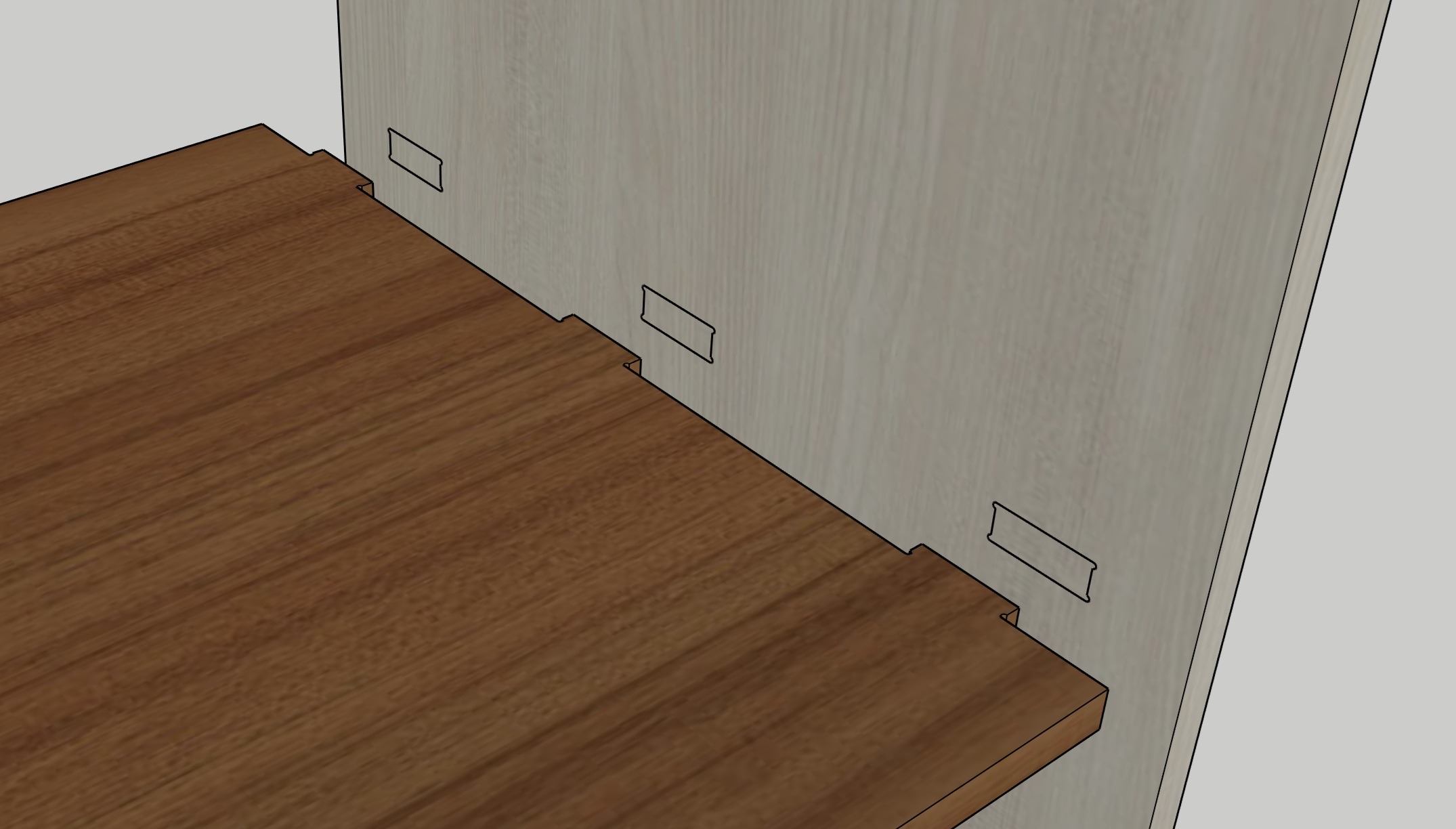

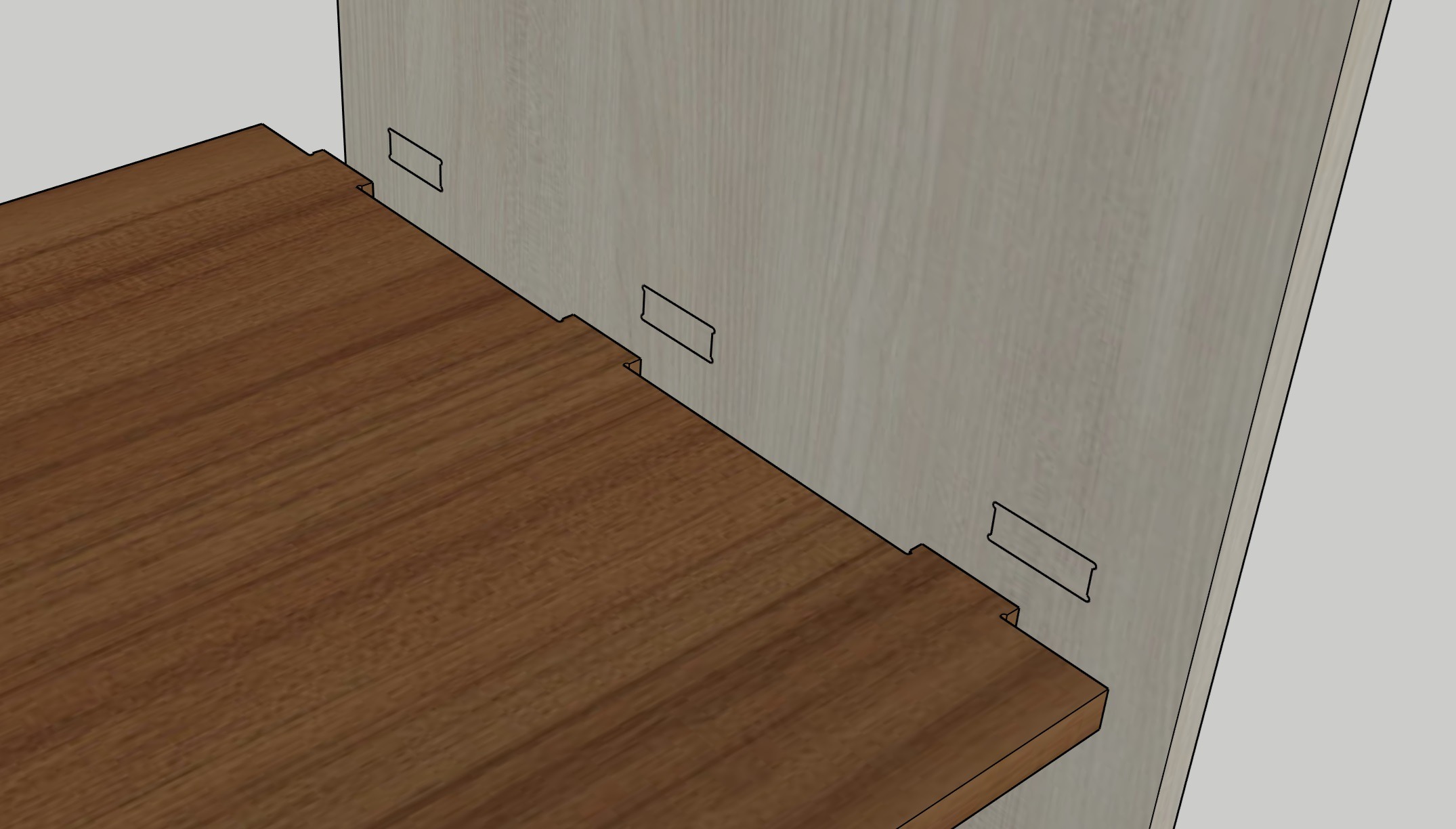

Mộng âm và mộng dương được tạo ra sau khi click.

Điều chỉnh độ rộng của mộng âm bằng các thông số Tăng chiều rộng (mm) và Tăng chiều cao (mm). Bạn cũng có thể chọn Hình khử dao = Vuông để nesting nhanh hơn khi bản vẽ có nhiều chi tiết.

Mẹo sử dụng:

Bạn nên để Tạo mộng âm = Có và Tự động gắn mộng = Có để nesting được thuận lợi hơn.
Tương tự với Bending Path – Tạo Đường Xẻ Rãnh, bạn nên đặt layer và instance của mộng âm có tiền tố là ABF_ nếu muốn nesting bằng ABF.
Giảm số Cách hai đầu (mm) nếu không tạo được mộng trên những cạnh nhỏ.
Nhập đường kính dao là 0 nếu muốn mộng dương hình vuông.

Halved Joint – Khấu Ngàm Âm Dương

Tạo ngàm liên kết âm dương giữa các ván được chọn. Lưu ý rằng:

Phải chọn tối thiểu hai ván hợp lệ.
Ván hợp lệ phải đảm bảo là khối solid, chưa gắn nhãn hay liên kết, không bị thủng, hỏng mặt, có hai mặt lớn nhất đều và bằng nhau, và không được lồng trong nhiều lớp group hay component.
Chúng phải có chiều rộng bằng nhau nếu muốn làm việc một cách tốt nhất.

Chọn những ván cần khấu, rồi bấm vào nút công cụ Halved Joint – Khấu Ngàm Âm Dương. Nếu vùng chọn hợp lệ, một khung xanh lá cây nét đứt sẽ hiện ra, và các ván sẽ di chuyển để bạn xem trước chiều cắt. Bấm TAB để cài đặt thông số.

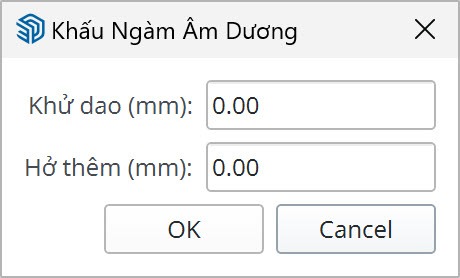

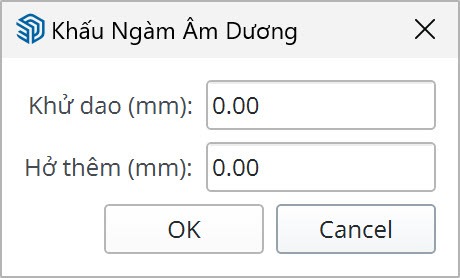

Bảng thiết lập thông số của Halved Joint.

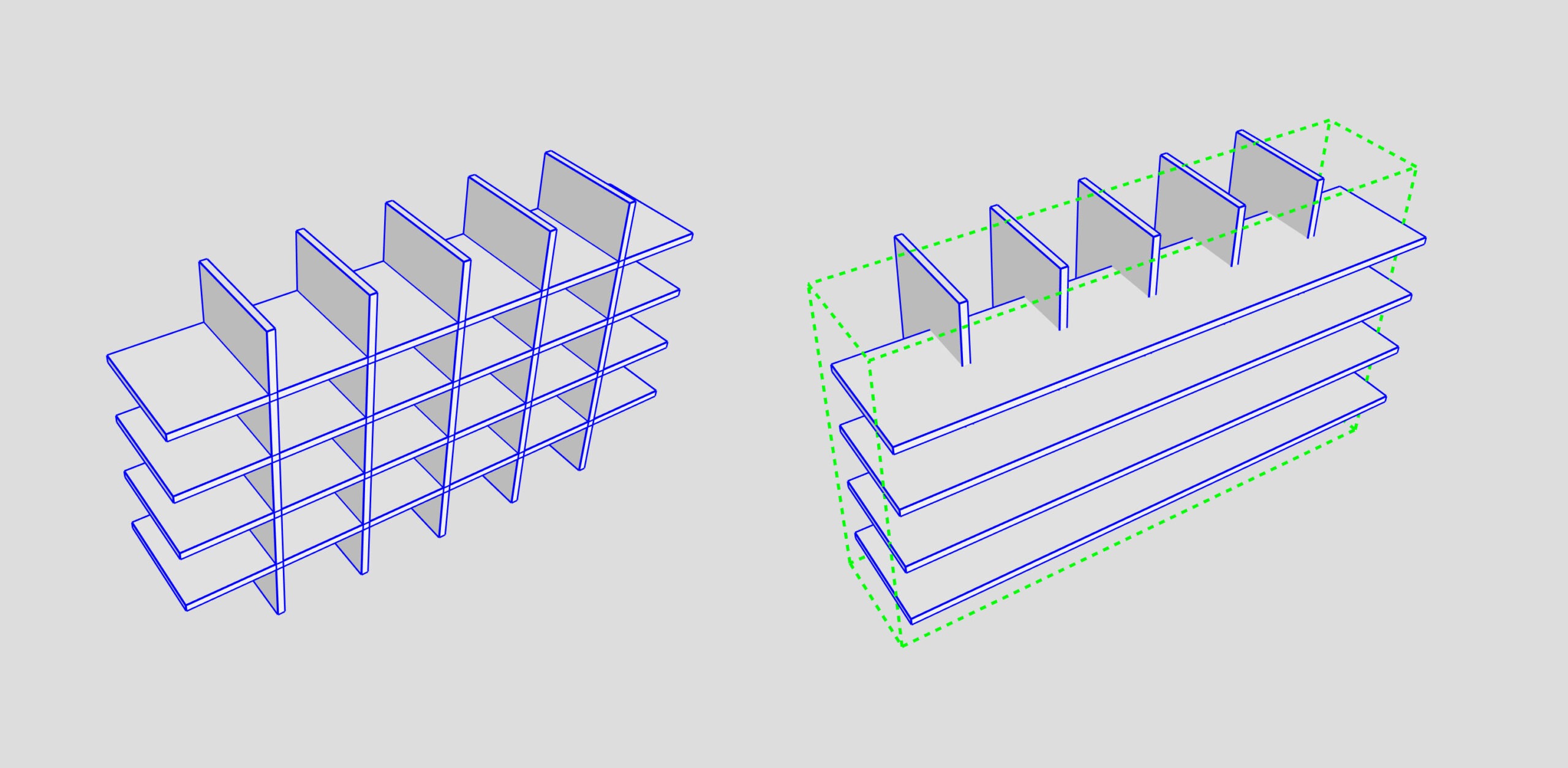

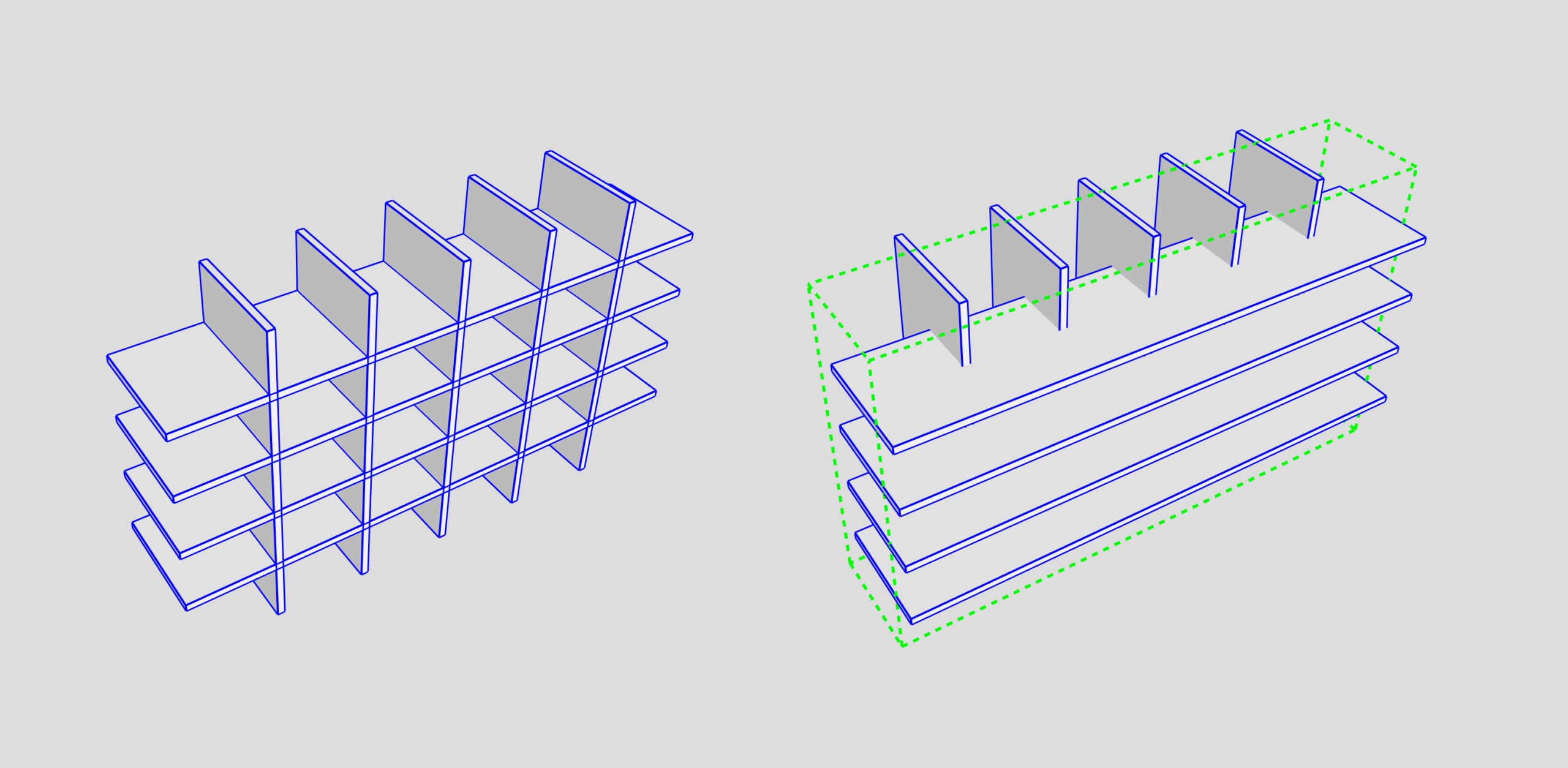

Chiều xếp ván sẽ quyết định nét nào cắt nét nào giữa các nhóm ván. Nhấn Shift để đảo ngược chiều sắp xếp ván.

Trong trường hợp này, nét ngang ở phía trước, và nét dọc ở phía sau.

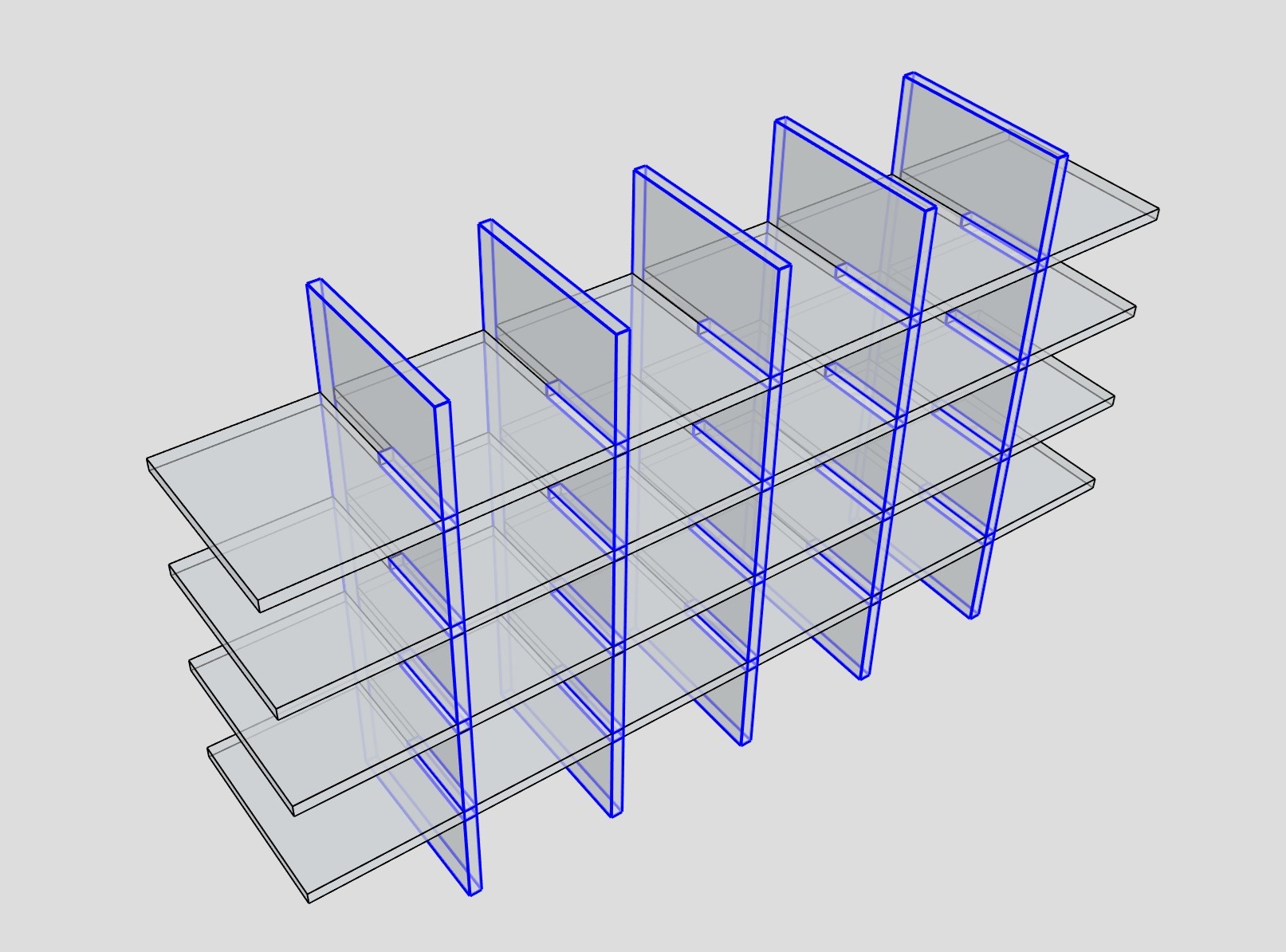

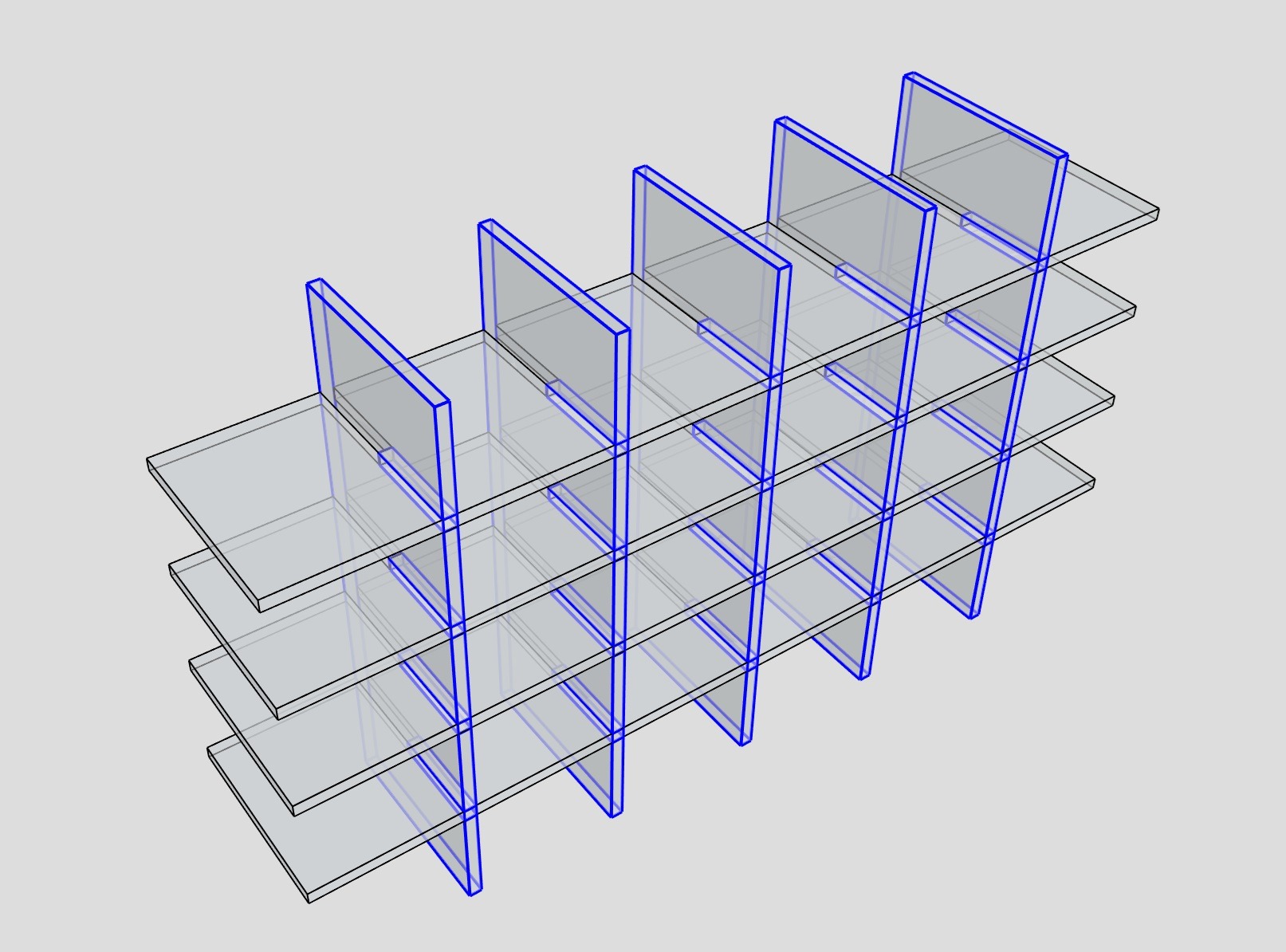

Kết quả sau khi khấu âm dương.

Sau khi ưng ý, bấm Enter hoặc click chuột trái để thực hiện lệnh. Các tấm ván sẽ được khấu và cho quay trở lại vị trí ban đầu.

Mẹo sử dụng:

Vì công cụ này sẽ làm mất thuộc tính của ván, nên hãy khấu ngay khi vừa mới vẽ ván xong.
Nó có thể hoạt động với cả các ván chéo, ví dụ như dạng ô đựng rượu vang quả trám.
Sử dụng Hở thêm (mm) để xử lý phần dán cạnh nếu cần thiết.

Overcut – Thêm Khử Dao

Thêm khử dao cho các góc vuông lõm. Thường được sử dụng khi khấu giằng ngang. Tương tự các tính năng trước, nhấn TAB để bật bảng cài đặt thông số.

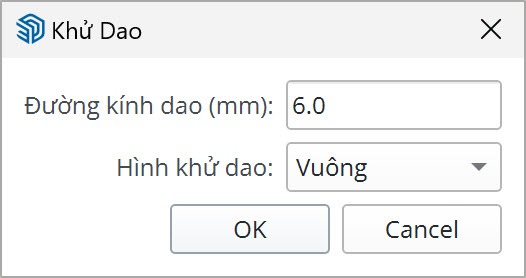

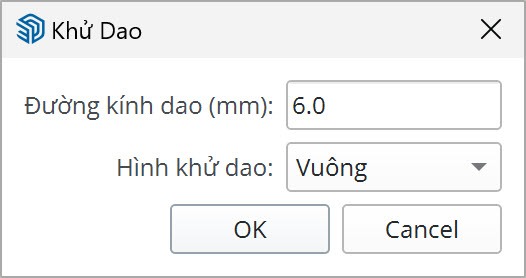

Bảng thiết lập thông số của Overcut.

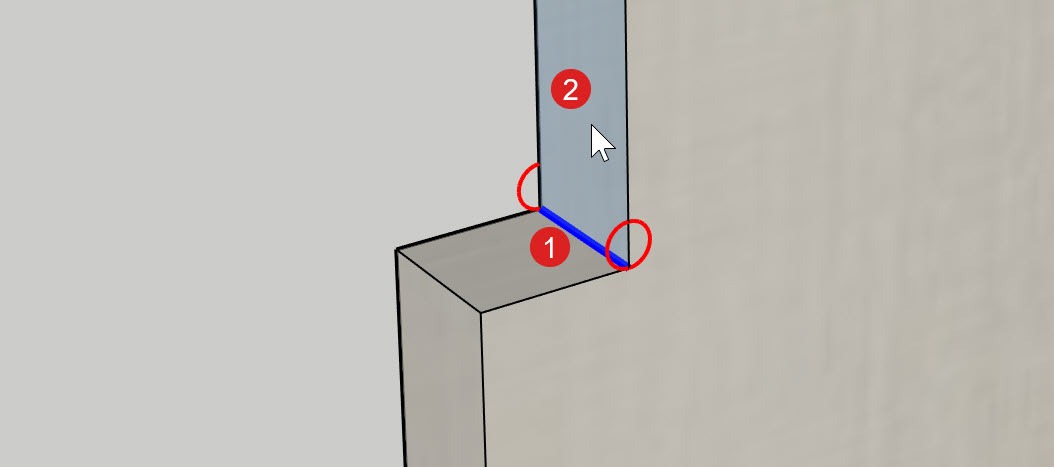

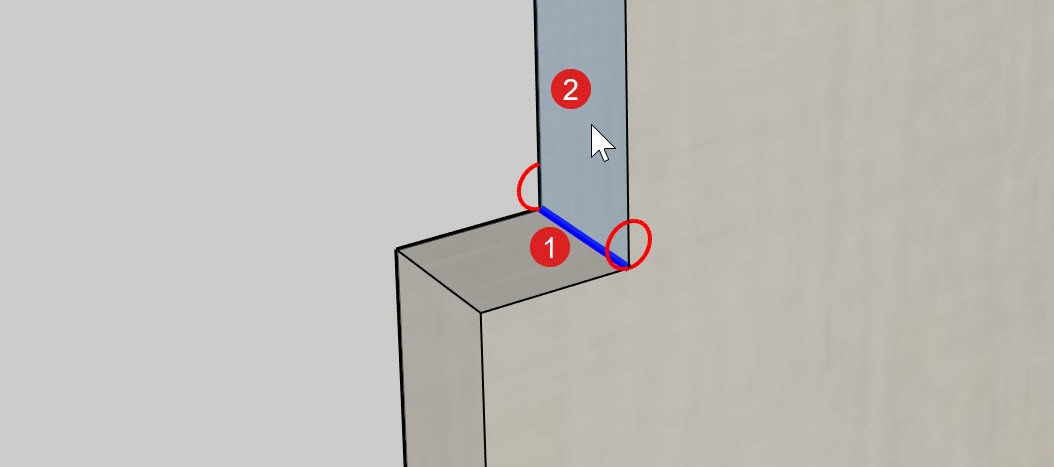

Sau khi cài đặt các thông số, bấm OK và bắt đầu di chuột tới các cạnh ở góc lõm của ván. Bạn sẽ cần click 2 lần. Lần thứ nhất, click vào cạnh ở góc lõm ①, và lần thứ hai là chọn một mặt liền kề ② để quyết định chiều khử dao.

Bảng thiết lập thông số của Overcut.

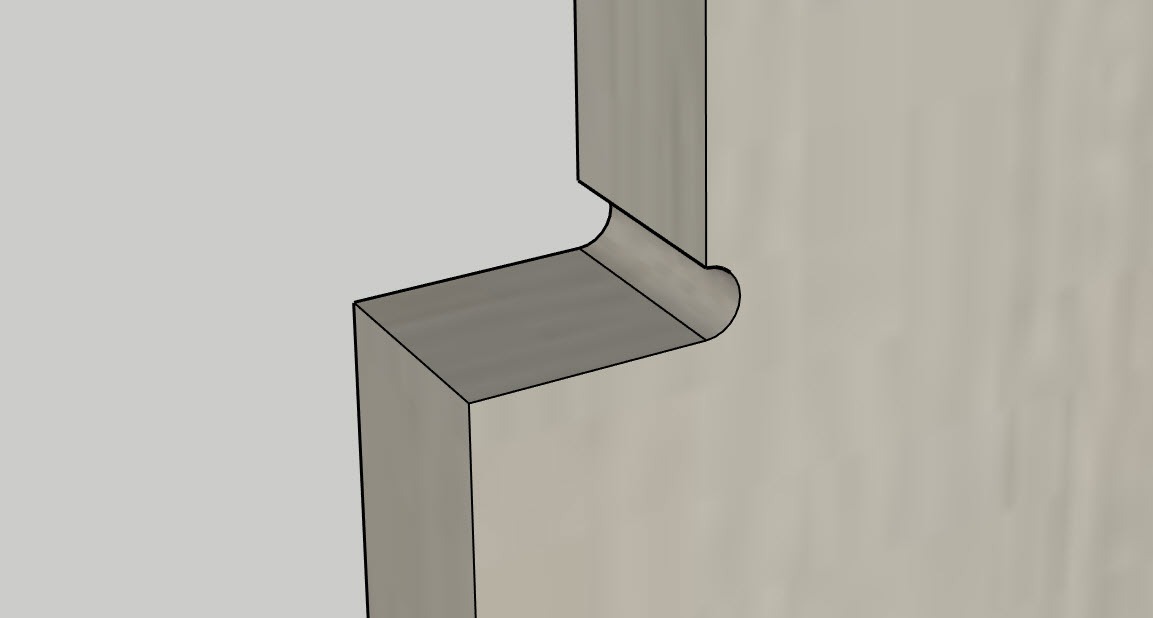

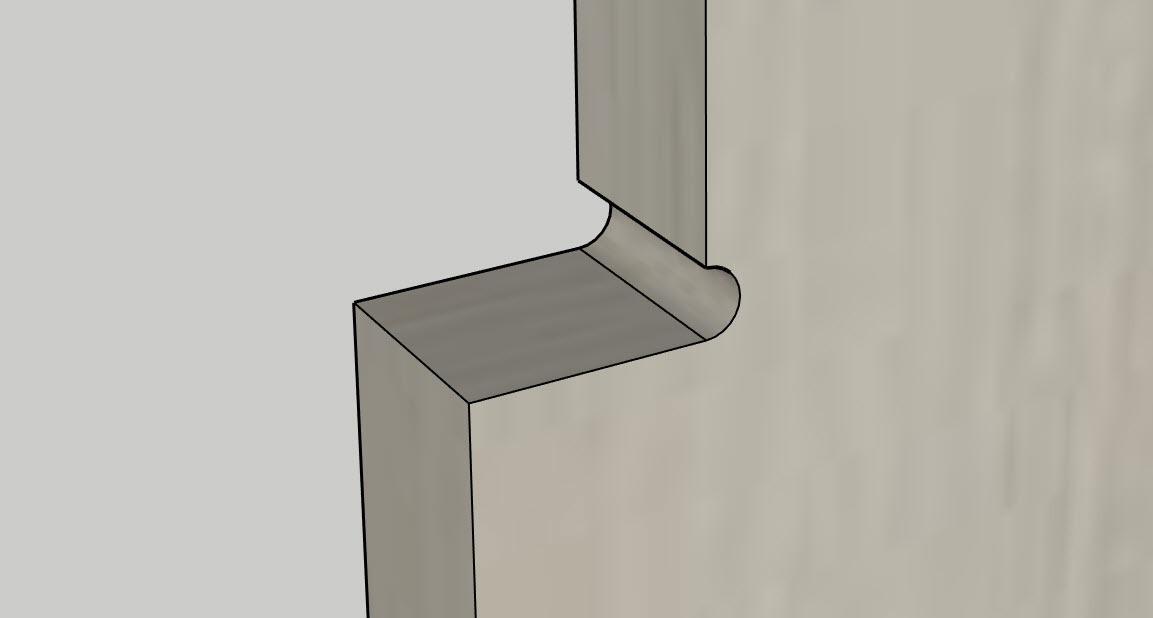

Kết quả sau lần click thứ 2.

Mẹo sử dụng:

Nên để Hình khử dao = Vuông để nesting nhanh hơn.
Với hình khử dao tròn, explode các đường cong nếu gặp lỗi khi nesting.

Một vài câu hỏi thường gặp

Cũng như bất kỳ một phần mềm nào khác, bạn có thể gặp vấn đề khi mới bắt đầu sử dụng. Để tiết kiệm thời gian của bạn, tôi đã soạn ra những câu hỏi thường gặp nhất dưới đây. Nếu không tìm thấy vấn đề của mình, hãy liên hệ với tôi.

Plugin có thời hạn sử dụng không?

Không. Plugin sử dụng vĩnh viễn.

Plugin có tốn phí khi cập nhật không?

Không. Plugin cập nhật miễn phí trọn đời.

Plugin có giới hạn số máy sử dụng không?

Từ phiên bản 2 trở đi, plugin giới hạn 2 máy với mỗi một license key.

Tôi không nesting ra được mộng âm và đường xẻ rãnh với ABF.

Cập nhật lên phiên bản mới nhất của Board Tools.
Luôn đảm bảo tên Instance bắt đầu bằng ABF_.
Trong setting của ABF, phải đảm bảo bật tùy chọn Nest group “ABF_…”.

Tôi không lưu được setting của plugin.

Vấn đề này thường nằm ở SketchUp trên máy tính của bạn. Hãy kiểm tra file PrivatePreferences.json không để thuộc tính là Read-Only. Đường dẫn của file này là: AppData\Local\SketchUp\SketchUp 2025\SketchUp

Phần phục hồi ván làm mất các phần khấu.
