Tổng hợp lisp nhỏ cho AutoCAD (phần 2)

Đây là phần 2 của bài viết Tổng hợp lisp nhỏ cho AutoCAD. Xem phần 1 ở đây.

Trong bài viết này, tôi sẽ tổng hợp một số lisp AutoCAD mà tôi đã viết và chia sẻ trên trang cá nhân Facebook cũng như các nhóm thiết kế. Những lisp này là những công cụ rất nhỏ, hữu ích khi giải quyết một mục đích cụ thể, cho một tình huống cụ thể.

Tất cả các công cụ dưới đây đều được cung cấp hoàn toàn miễn phí. Bạn có thể sử dụng, chia sẻ, thay đổi, tùy theo ý thích của bạn để phù hợp với công việc. Về lý thuyết, các lisp này tương thích với mọi phiên bản AutoCAD, tuy nhiên, nếu bạn gặp vấn đề khi sử dụng, hãy liên hệ với tôi.

MỤC LỤC

Hướng dẫn chung

Các lisp tải về thường sẽ có dạng file nén ZIP. Bạn cần giải nén để lấy file LSP. Chúng đều có thể load vào AutoCAD bằng lệnh Appload. Để nó có thể load vào AutoCAD mỗi khi khởi động, hãy làm theo các bước sau:

Mở AutoCAD và gõ lệnh APPLOAD trên dòng lệnh, sau đó nhấn Enter.
Cửa sổ Load/Unload Applications hiện ra. Bấm Contents… ở phía dưới phần Startup Suite.
Trong cửa sổ Startup Suite, bấm vào Add… và chọn các lisp bạn cần.
Bấm OK. Từ giờ các lisp sẽ được tự động load mỗi khi khởi động.

Lệnh cho các LSP được viết ở sau dấu gạch ngang. Ví dụ SumAreaPolyline-SAP.lsp, sẽ có lệnh tắt là SAP. Nếu bạn muốn thay đổi lệnh này, hãy mở file LSP bằng Notepad. Sau đó chỉnh sửa lệnh tắt sau chữ defun. Lệnh tắt không giới hạn số ký tự, nhưng hãy giữ nó ngắn gọn để gọi lệnh nhanh nhất. Cũng nên đảm bảo rằng nó không bị trùng lặp với các lệnh có sẵn trong AutoCAD.

LayerDrawOrder (LF-LB)

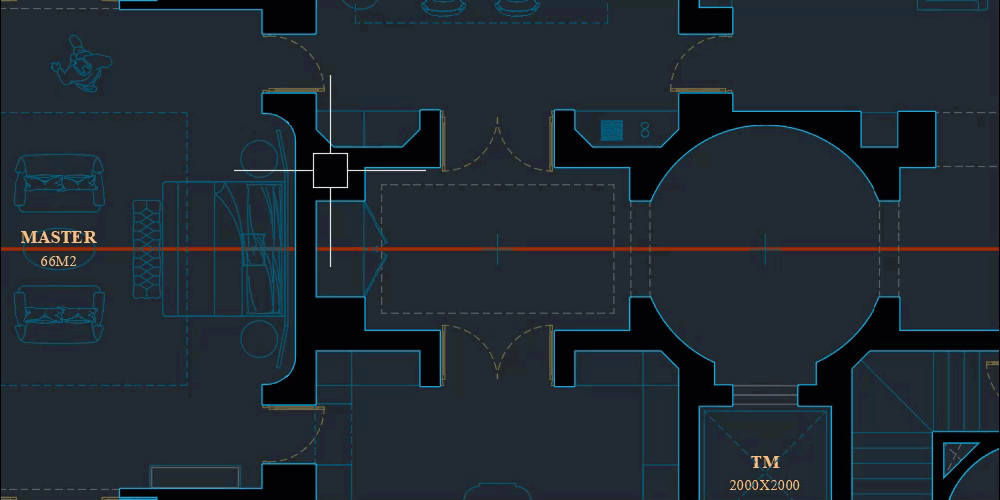

Sắp xếp nhanh thứ tự hiển thị (draw order) của (các) layer thuộc (các) đối tượng đang chọn lên trên cùng (Layer Front – LF) hoặc xuống dưới cùng (Layer Back – LB). Rất hữu ích nếu hatch của bạn khác màu của nét tường. Cách sử dụng: chọn đối tượng, sau đó gõ LF hoặc LB.

Download >
